Рис. 1. Очистка и элеваторы комбайна «Нива».
1) – Верхняя головка зернового элеватора;
2) – Крышка верхней головки зернового элеватора;
3) – Верхняя звёздочка зернового элеватора;
4) – Скребковый транспортёр зернового элеватора;
5) – Зерновой элеватор;
6) – Верхний зерновой шнек (распределительный);
7) – Верхний колосовой шнек;
8) – Верхняя головка колосового элеватора;
9) – Крышка верхней головки колосового элеватора;
10) – Звёздочка привода верхнего колосового шнека;
11) – Колосовой элеватор;
12) – Задняя подвеска грохота;
13) – Болт установки угла наклона удлинителя грохота;
14) – Рычаг регулировки открытия жалюзи;
15) – Удлинитель грохота;
16) – Рычаг регулировки открытия жалюзи верхнего решета;
17) – Рычаг регулировки открытия жалюзи нижнего решета;
18) – Нижняя головка колосового элеватора;
19) – Скребковый транспортёр колосового элеватора;
20) – Подвеска решётного стана;
21) – Верхнее решето;
22) – Пальцевая решётка;
23) – Двуплечий рычаг;
24) – Шкив зернового шнека;
25) – Предохранительная муфта зернового шнека;
26) – Шатун привода очистки;
27) – Вентилятор;
28) – Колебательный вал;
29) – Передняя подвеска грохота;
30) – Транспортная (стрясная) доска;
31) – Разделительная гребёнка;
32) – Уплотнения грохота.
Транспортная доска шарнирно соединяется с рамой верхнего решета и подвешивается спереди на деревянных подвесках к раме молотилки, а сзади при помощи трубчатой оси через резиновые втулки соединяется с верхними головками двуплечих рычагов (23) и с шатунами (26) колебательного вала (28).
Сзади грохот подвешивается на металлических подвесках (12). Удлинитель (15) грохота шарнирно соединяется с верхним решетом и прикрепляется болтами к кронштейнам. Изменение угла наклона производится путём перестановки болтов (13) в отверстиях боковин, а раствора жалюзи – рычагом (14).
Задняя часть решётного стана подвешивается при помощи металлических подвесок (20) через резиновые втулки к раме молотилки. Передняя часть соединяется трубчатой осью через резиновые втулки с нижними головками двуплечих рычагов.
Транспортирующие устройства молотилки:
— зерновой шнек;
— скребковый зерновой элеватор;
— распределительный шнек бункера;
— колосовой шнек:
— колосовой скребковый элеватор;
— малый колосовой шнек.
Конструкция всех шнеков молотилки комбайнов «Колос», «Енисей», «Нива» аналогична. Различие состоит в их длине, направлении завивки спирали (правая или левая), конструкции кожухов, наличии предохранительных устройств.
Конструктивно подобны зерновой и колосовой скребковые элеваторы, различие их состоит только в длине. Коробчатый корпус элеватора снабжён промежуточной доской, которая разделяет его по высоте на две части. Втулочно-роликовая цепь элеватора имеет специальные звенья, к которым закреплены скребки из прорезиненной многослойной ткани либо из специальной пластмассы.
Главное различие зерновых элеваторов комбайнов «Нива» и «Колос» от элеваторов комбайна «Енисей» состоит в следующем: в элеваторах комбайна «Енисей» транспортировка зерна осуществляется от зернового шнека верхней ветвью, а в комбайнах «Нива» и «Колос» — нижней ветвью. Транспортировка массы в колосовом элеваторе комбайна «Енисей» осуществляется верхней ветвью скребковой цепи.

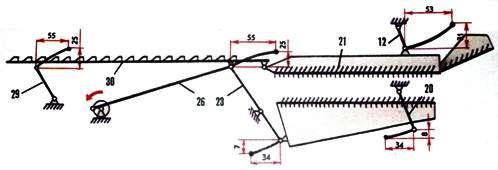

Рис. 2. Кинематическая схема подвески и привода транспортной доски и решётных станов сепаратора зернового вороха комбайна «Нива».
12) – Задняя подвеска грохота;
20) – Подвеска решётного стана;
21) – Верхнее решето;
23) – Двуплечий рычаг;
26) – Шатун привода очистки;
29) – Передняя подвеска грохота;
30) – Транспортная (стрясная) доска.
