Реле обратного тока реле-регулятора РР315-Б трактора Т-40 и Т-40А


* * *

Реле обратного тока реле-регулятора РР315-Б трактора Т-40 и Т-40А (РОТ) выполняет автоматическое подключение генератора к аккумуляторной батарее в том случае, когда его напряжение становится больше напряжения батареи, и отключение генератора, когда его напряжение ниже напряжения батареи. Реле обратного тока (РОТ) имеет включённую на полное напряжение генератора обмотку (1) [рис. 1] и последовательно соединённую с внешней цепью генератора сериесную обмотку (2).

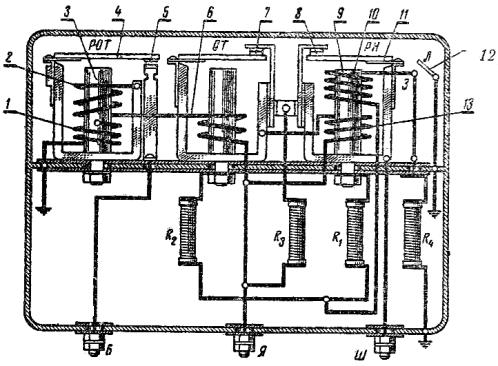

Электрическая схема реле-регулятора РР315-Б трактора Т-40 и Т-40А

Рис. 1. Электрическая схема реле-регулятора РР315-Б трактора Т-40 и Т-40А.

1) – Шунтовая обмотка;

2) – Сериесная обмотка;

3) – Сердечник;

4) – Якорёк;

5) – Контакт;

6) – Сериесная обмотка;

7) – Контакт;

8) – Контакт;

9) - Сердечник;

10) – Обмотка;

11) – Якорёк;

12) – Пластина;

13) – Вспомогательная обмотка;

Л) – Контакт сезонной регулировки (лето);

З) - Контакт сезонной регулировки (зима).

Когда разомкнуты контакты (5) реле, подвижной якорёк (4) удалён от сердечника (3) до упора в ограничитель входа. Проходя через обмотку (2), ток намагничивает сердечник (3), и якорёк (4) замыкает контакты (5). Сердечник, дополнительно намагниченный через обмотку (1), сильнее притянет якорёк, и реле станет нечувствительным к тряске и снижению напряжения генератора.

В том случае, если напряжение генератора станет ниже напряжения аккумуляторной батареи, ток в обмотке (1) пойдёт в обратном направлении, размагнитит сердечник, произойдёт размыкание контактов (5) и отключение генератора от батареи. Когда напряжение генератора станет выше напряжения батареи, ток в обмотке (1) пойдёт в прежнем направлении, увеличится сила притяжения электромагнита, контакты (5) разомкнутся и включат генератор в цепь батареи. Так реле обратного тока (РОТ) предохраняет аккумуляторную батарею от разряжения через генератор, а обмотку генератора и коллектор от перегрева током батареи.

К клемме М на регуляторе подсоединяется провод от клеммы М на корпусе генератора. Обмотка возбуждения генератора через клемму Ш соединяется с клеммой Ш на реле-регуляторе, а изолированная щётка генератора через клемму Я соединяется с клеммой Я на реле-регуляторе.
