Составление агрегатов для посева и посадки зерновых культур

Составление двухсеялочных агрегатов выполняется с применением сцепки СП-11 либо среднего звена сцепки СП-16. По отношению к продольной оси сцепки сеялки следует располагать симметрично. Для этого сначала нужно найти середину сцепки и сделать отметку на брусе. Далее разметка бруса производится согласно количеству сеялок в агрегате:

1) – при чётном количестве (2 либо 4 сеялки) от середины нужно отмерить расстояние по 1,8 м;

2) – при нечётном (3 либо 5 сеялок) одну из сеялок необходимо подсоединить к центру, тогда как остальные присоединяются по обе стороны от центра на расстоянии 3,6 м.

Подсоединение сеялок СЗ-3,6 к сцепке производится через одну (посредством удлинителей), тогда как крепление зерно-прессовых сеялок СЗП-3,6 выполняется непосредственно к брусу (в шеренгу), но при этом их нужно соединять между собой шарнирно.

С целью улучшения заделки семян в почву следует использовать цепи и посевные бороны (БП-0,6) вместо кольцевых загортачей.

Посевные агрегаты должны быть укомплектованы маркерами. Расстояние от метчика маркера до крайнего сошника вычисляется по формуле:

M_п=(B_p-l_т+b)/2;

M_л=(B_p+l_т+b)/2,

где M_п, M_л – вылет правого и левого маркеров (м);

Bp – ширина захвата агрегата (м);

lт – колея трактора (м);

b – ширина стыкового междурядья (м).

В случае, когда предполагается водить агрегат по следу маркера, принимая за ориентир продольную ось трактора (пробку радиатора) вылет маркеров будет аналогичен:

M_п=M_л=(B_p+b)/2.

В [табл. 1] приведены данные о вылете маркеров для основных агрегатов.

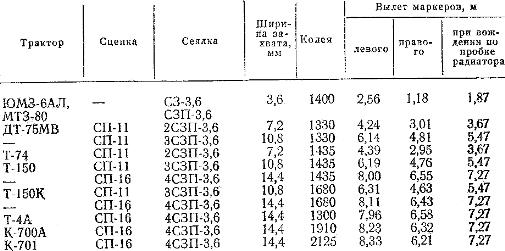

Табл. 1. Вылет маркеров посевных агрегатов (ширина междурядий 15 см).

Примечание. Вылет маркеров рассчитан для вождения агрегатов по маркерной линии серединами колёс либо гусениц.

Если агрегат ведётся по следу маркера посредством визира, который установлен на капоте трактора напротив сиденья водителя, то для вычисления вылета метчика маркера используется формула:

M_п=[(B_p-l_т+b):2]-y;

M_л=[(B_p+l_т+b):2]+y,

где y – расстояние от указателя визира до осевой линии трактора.

В случае использования следа колёс сеялки в роли маркерной линии вылет (Х) следоуказателя (расстояние от осевой линии агрегата) рассчитывается из выражения:

Х=B_p-K_e)/2,

где K_e – колея сеялки (т.е. расстояние между серединами опорных колёс).

Давление в шинах колёс сеялки следует довести до 0,16-0,2 МПа (1,6-2 кгс/см²).
