Блоки плавких предохранителей ПР11-П, ПР11-Р, ПР11-С трактора МТЗ-100 и МТЗ-102 предназначаются для защиты электрических цепей, потребителей и контрольно-измерительных приборов (КИП) [рис.1].

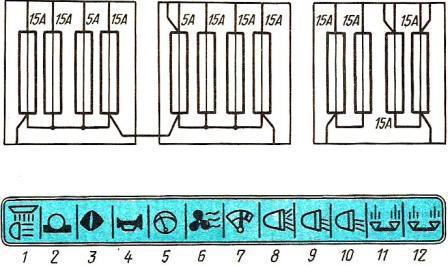

Рис. 1. Электрические цепи трактора МТЗ-100 и МТЗ-102, защищаемые плавкими предохранителями.
1) – Плафон и задние фары;
2) – Стоп-сигнал;
3) – Указатели поворотов;
4) – Звуковой сигнал;
5) – Приборы;
6) – Электродвигатель вентилятора блока отопления и охлаждения;
7) – Стеклоочиститель и стеклоомыватель;
8) – Дальний свет;
9) – Ближний свет левой фары;
10) – Ближний свет правой фары;
11) – Габаритные левые огни;
12) – Габаритные правые огни.
