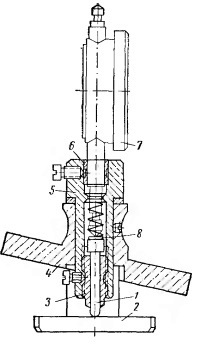

Глубину камеры сгорания, которая должна быть не менее 18,7 мм, проверяют индикаторным приспособлением [рис. 1], которое состоит из корпуса (4), в отверстие которого вставлена втулка (5) с индикатором (7), пружиной (8), стержнем (1) и втулками (3) и (6). Два пальца (2) соединённые с корпусом (4) базируют приспособление при установке его в камере сгорания головки цилиндров, а стержень (1), упираясь в поверхность камеры сгорания, перемещается вверх. Одновременно с перемещением стержня (1) приводится в действие индикатор (7), который показывает глубину камеры сгорания.
Рис. 1. Приспособление для замера глубины камеры сгорания.
1) – Стержень;
2) – Палец;
3) – Втулка;
4) – Корпус;
5) – Втулка;
6) – Втулка;
7) – Индикатор;
8) – Пружина.
