Гидравлический усилитель рулевого механизма тракторов Т-40 и Т-40А [рис. 1] предназначен для поворота направляющих колёс трактора, а также для восприятия нагрузок и толчков от грунта.

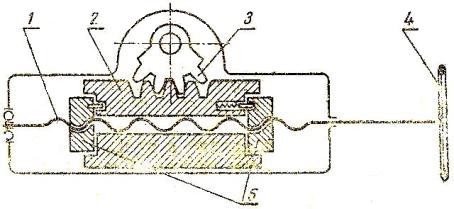

Рис. 1. Кинематическая схема гидравлического усилителя рулевого механизма тракторов Т-40 и Т-40А.
1) – Винт;
2) – Поршень-рейка;
3) – Зубчатый сектор;
4) – Рулевое колесо;
5) – Гайка.
Гидравлический усилитель рулевого механизма представляет собой рулевой механизм, включающий в себя следующие элементы: винт (1), соединённый с рулевым колесом (4), поршень (2) с зубчатой рейкой, помещённый между двумя связанными с ним гайками (5), а также сцепленный с рейкой зубчатый сектор (3), связанный с направляющими колёсами трактора посредством системы тяг и рычагов. Перемещение поршня-рейки производится под давлением масла, которое поступает в полости по одну либо другую сторону поршня. В случае непоступления масла необходимо переместить поршень механически, путём вращения рулевого колеса.
