Для дизельного двигателя СМД-60 и СМД-62 рекомендуемый угол установки опережения впрыскивания топлива составляет 26-29 градусов до в.м.т. (верхняя мёртвая точка). Момент опережения впрыска определяется по секции первого цилиндра посредством использования моментоскопа [рис. 1]. Моментоскоп включает в себя отрезок (3) трубки высокого давления, присоединяемый к штуцеру посредством накидной гайки (2). Стеклянная трубка (5) с внутренним диаметром 1-2 мм крепится к трубке высокого давления при помощи резиновой трубки (4).

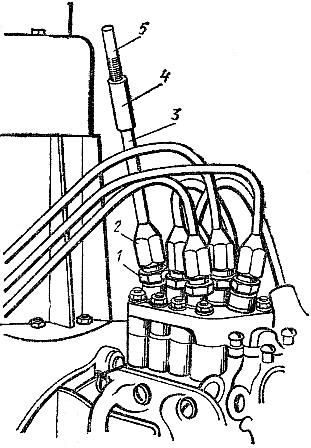

Рис. 1. Установка моментоскопа на секцию первого цилиндра топливного насоса высокого давления.
1) – Штуцер топливного насоса высокого давления;
2) – Накидная гайка;
3) – Отрезок трубки высокого давления;
4) – Резиновая трубка;
5) – Стеклянная трубка.
