Принципиальная схема соединения генератора переменного тока Г250-И1 и регулятора напряжения автомобиля ЗИЛ-130

На [рис. 1] представлена принципиальная схема соединения генератора переменного тока Г250-И1 и регулятора напряжения автомобиля ЗИЛ-130.

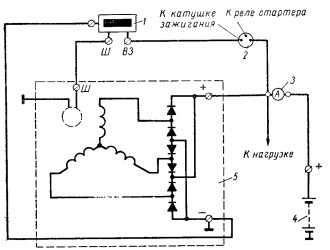

Рис. 1. Принципиальная схема соединения генератора переменного тока Г250-И1 и регулятора напряжения автомобиля ЗИЛ-130.

1) – Регулятор напряжения;

2) – Выключатель зажигания;

3) – Амперметр;

4) – Аккумуляторная батарея;

5) – Генератор.
