Привод режущего аппарата комбайна «Дон»


* * *

Конструкция привода режущего аппарата комбайна «Дон» включает  в себя клиноремённую передачу и механизм качающейся шайбы.

Клиноремённая передача состоит из ремня (4) [рис. 1], натяжного шкива (1) и обводного шкива (2). Передача вращения осуществляется от шкива (3) контрприводного вала жатки на шкив-маховик (5) механизма качающейся шайбы.

Привод режущего аппарата зерноуборочного комбайна «Дон»

Рис. 1. Привод режущего аппарата зерноуборочного комбайна «Дон».

1) – Натяжной шкив;

2) – Обводной шкив;

3) – Шкив контрприводного вала;

4) – Ремень;

5) –Шкив-маховик механизма качающейся шайбы;

6) – Подвижной нож режущего аппарата;

7) – Рычаг;

8) – Натяжной болт.

Прогиб ветви ремня (при нормальном натяжении) составляет 12-14 мм. Натяжение ремня производится путём перемещения шкива (1) посредством натяжного болта (8).

В состав механизма качающейся шайбы включены: корпус (3) [рис. 2], шкив-маховик (1), ведущий коленчатый вал (2), качающаяся шайба (10), выходной вал (5), а также рычаг (4).

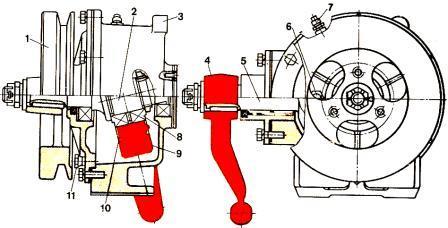

Механизм качающейся шайбы привода режущего аппарата зерноуборочного комбайна «Дон»

Рис. 2. Механизм качающейся шайбы привода режущего аппарата зерноуборочного комбайна «Дон».

1) – Шкив-маховик;

2) – Ведущий вал;

3) – Корпус;

4) – Рычаг;

5) – Выходной вал;

6) – Пробка отверстия для контроля уровня масла;

7) – Сапун;

8) – Подшипник;

9) – Палец;

10) – Качающаяся шайба;

11) – Пробка сливного отверстия.

Качающаяся шайба (10) посажена на ведущий вал (2) посредством подшипников (8). Помимо этого, данная шайба соединяется с вилкой выходного вала (5) пальцами (9). На пальцах установлены игольчатые подшипники. Рычаг (4) закреплён на внешнем конце вала. При вращении ведущего вала шайба передаёт на выходной вал (5) и рычаг (4) качательное движение. Сферический конец рычага  щёчками связан с головкой подвижного ножа режущего аппарата. Щёчки стянуты при помощи болта и оборудованы пружиной.
