Распределитель Р4-Д [рис. 1] восьмиискровой, работает совместно с катушкой зажигания Б114, предназначается для прерывания тока низкого напряжения в первичной обмотке катушки зажигания и распределения тока высокого напряжения по свечам.

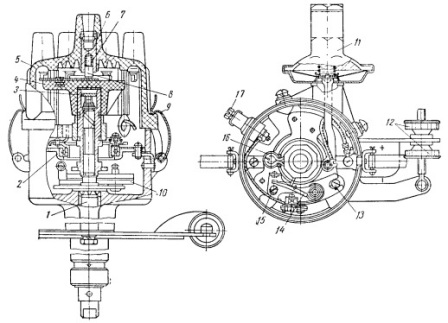

Рис. 1. Распределитель Р4-Д контактно-транзисторной системы зажигания автомобиля ЗИЛ-130.
1) – Валик;
2) – Пластина;
3) – Фильц;
4) – Бегунок;
5) – Крышка;
6) – Вывод высокого напряжения;
7) – Пружина контактного уголька;
8) – Контактный уголёк;
9) – Защёлка крышки;
10) – Центробежный регулятор;
11) – Вакуумный регулятор;
12) – Регулировочная гайка октан-корректора;
13) – Регулировочный винт;
14) – Рычажок;
15) – Винт крепления прерывателя;
16) – Фильц смазки кулачка;
17) – Вывод низкого напряжения.
