Чтобы натянуть ремни вентилятора следует отпустить контргайку регулировочного винта (9) [рис. 1]. Далее нужно вращать винт до тех пор, пока при нажатии с усилием 40 Н прогиб ремня не достигнет 8-14 мм. Следует учитывать, что слабое натяжение ремней вентилятора повлечёт при работе биение ремней о шкивы, чрезмерное изнашивание, вызовет буксование, приводящее к перегреву двигателя. Но слишком сильно натянутые ремни приведут к чрезмерным усилиям в подшипниках и напряжению в ремнях.

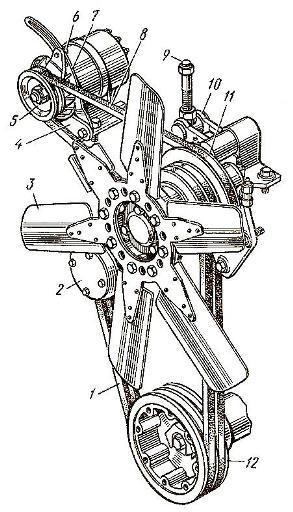

Рис. 1. Регулировка натяжения ремней вентилятора и генератора трактора Т-130М.
1) – Ремень вентилятора;
2) – Ролик натяжения ремней;
3) – Вентилятор;
4) – Кронштейн генератора;
5) – Генератор;
6) – Болт крепления планки;
7) – Планка;
8) – Ремень генератора;
9) – Регулировочный винт;
10) – Кронштейн;
11) – Шкив вентилятора;
12) – Шкив коленчатого вала.
При вращении по часовой стрелке винта (9) двуплечий рычаг и натяжной ролик (2) тоже поворачиваются по часовой стрелке, увеличивая натяжение ремней. После натяжения ремней надлежит надёжно затянуть контргайку винта и путём поворота генератора на кронштейне отрегулировать натяжение ремня генератора. Ремень генератора должен прогибаться на десять-пятнадцать миллиметров при нажатии на него с усилием 40 Н (4 кгс).
