Восстановление изношенных прутков элеваторов картофелеуборочных комбайнов производится методом сварки встык при помощи машины для стыковой сварки МСР-50. Данная технология успешно применяется при восстановлении прутков элеваторов картофелеуборочных комбайнов К-3 и ККУ-2 «Дружба».
Прутки элеваторов (диаметр прутков 11 мм) выполнены из стали 65Г. При ремонте из трёх прутков изготавливается два, то есть из каждого прутка на пневмомолоте М-410 в приспособлении вырезаются две неизношенные части длиной 432 мм (общая длина прутка составляет 1121 мм). Далее прутки, нагретые за полторы-две секунды до температуры 950-1000 градусов Цельсия на сварочной машине МСР-50, сжимают. При этом происходит сваривание стыков. Новый пруток состоит из трёх сваренных частей. Одновременно с этим, на сварочной машине на каждом прутке выполняют три буртика для упора звеньев. По завершении термообработки – отжига при температуре 500÷600 градусов Цельсия, и сверления отверстий, выполняется закаливание концов прутков на длине 85 мм при температуре 750-800 градусов Цельсия с последующим охлаждением в масле.
По завершении сборки полотно необходимо обкатать на стенде [рис. 1].

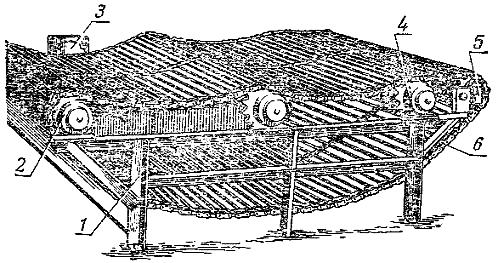

Рис. 1. Стенд для обкатки элеваторов картофелеуборочных комбайнов после ремонта.
1) – Рама стенда;
2) – Ведущий вал;
3) – Редуктор;
4) – Поддерживающий вал;
5) – Ведомый вал;
6) – Цепь.
Конструкция стенда для обкатки элеваторов картофелеуборочных комбайнов после ремонта включает в себя раму (1), ведущий вал (2), ведомый вал (5), поддерживающий вал (4) со звёздочками и цепью (6), червячный редуктор (3) с электродвигателем (мощность 1,7 кВт). Продолжительность обкатки на стенде – 20 минут.
Изношенные звенья, втулки, ролики цепи элеваторов должны быть заменены на новые.
