На сварной раме (1) [рис. 1] стенда-кантователя закреплены рольганги (2) и (7) с направляющими рейками и в средней её части – четыре ролика (4), два из которых гладкие, а два других с проточкой. На данные ролики установлен барабан (5), состоящий из пары колец, соединённых между собой парой кронштейнов. Одно из колец барабана имеет зубчатый венец.

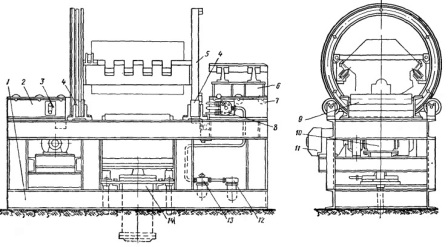

Рис. 1. Стенд-кантователь для блока цилиндров двигателя автомобиля ЗИЛ-130.
1) – Рама;
2) – Рольганг;
3) – Кнопочная станция;
4) – Ролики;
5) – Барабан;
6) – Стойка;
7) – Рольганг;
8) – Кран управления;
9) – Рольганг;
10) – Червячный редуктор;
11) – Электродвигатель;
12) – Влагоотделитель;
13) – Маслораспределитель;
14) – Пневматический цилиндр.
Приводная станция, установленная также на раме, состоит из электродвигателя (11), тормоза и червячного редуктора (10), на выходном валу которого закреплена шестерня.
В нижней части рамы установлен пневматический подъёмник, состоящий из пневматического цилиндра (14) и вилки.
