Для хонингования гильзы цилиндров используют хонинговальную головку [рис. 1] с пневматическим разжимным устройством. Головка состоит из двух основных частей:
1) – Пневматическая камера;
2) – Хонинговальная головка.

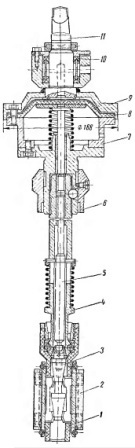

Рис. 1. Хонинговальная головка с пневматическим разжимом брусков.
1) – Корпус хона;
2) – Брусок;
3) – Конус;
4) – Хвостовик;
5) – Шток;
6) – Быстросменный шариковый патрон;
7) – Корпус камеры;
8) – Диафрагма;
9) – Крышка камеры;
10) – Манжета;
11) – Конус Морзе.
Головка стандартного типа соединяется с вращающейся частью пневматической камеры посредством быстросменного шарикового патрона. Камера крепится посредством конуса Морзе к шпинделю хонинговального станка.
