Блок измельчителя [рис. 1] универсального приспособления для уборки незерновой части урожая комбайна «Дон» включает в себя цельносварной корпус (4) молоткового барабана, сегментное противорежущее устройство (14), заслонку (13), а также направляющее устройство (17) [рис. 2]. Блок на полках угольников закреплён болтами. На выходном окне блока имеются отбортовки для установки проставки соломопровода.
Рис. 1. Блок измельчителя зерноуборочного комбайна «Дон».
1) – Гайка;
2) – Флажок;
3) – Маслёнка;
4) – Корпус;
5) – Вал барабана;
6) – Втулка;
7) – Диск;
8) – Молоток;
9) – Ось;
10) – Отражатель;
11) – Подшипниковая опора;
12) – Маслёнка;
13) – Заслонка;
14) – Противорежущее устройство;
15) – Подшипниковая опора;
16) – Шпонка;
17) – Шкив.

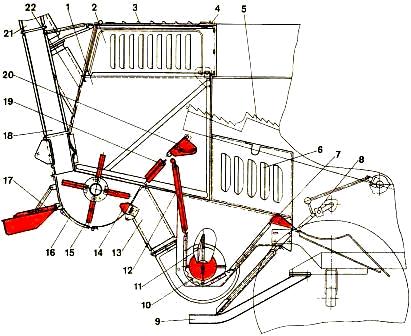

Рис. 2. Универсальное приспособление для уборки незерновой части урожая комбайна «Дон» (продольный разрез).
1) – Капот;
2) – Силовые боковины;
3) – Крыша;
4) – Защёлка крыши;
5) – Соломотряс;
6) – Жалюзийная боковина;
7) – Скатная доска;
8) – Половонабиватель;
9) – Автоматический прицеп;
10) – Шнек;
11) – Вентилятор;
12) – Щиток;
13) – Половопровод;
14) – Противорежущее устройство;
15) – Блок измельчителя;
16) – Заслонка;
17) – Направляющее устройство (разбрасыватель либо валкоукладчик);
18) – Проставка;
19) – Щиток;
20) – Щиток;
21) – Соломопровод;
22) – Задняя стенка.
