Для шлифования шатунных шеек коленчатый вал устанавливают на центросместитель [рис. 1] с делительной окружностью. На передний конец коленчатого вала надевают фланец (3), который фиксируют шпонкой и стяжным болтом. Деталь устанавливают в центре, предварительно отжав центр центросместителя (5) задней бабки. Далее, отжав ловитель (2) центросместителя (1) передней бабки, поворачивают вал до совмещения паза фланца (3) с ловителем (2). Ловитель вводят в паз и закрепляют заднюю бабку.

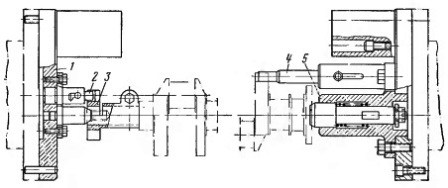

Рис. 1. Центросместитель для шлифования коленчатого вала двигателя автомобиля ЗИЛ-130.
1) – Центросместитель;
2) – Ловитель;
3) – Фланец;
4) – Поводок;
5) – Центр центросместителя.
