Дополнительные грузы трактора МТЗ-100 и МТЗ-102 предназначаются для дозагрузки передних либо задних колёс с целью увеличения устойчивости и управляемости, а также для увеличения тяги.
Спереди трактора МТЗ-100 и МТЗ-102 устанавливается до восемнадцати грузов на специальный кронштейн (2) [рис. 1], закреплённый к брусу трактора. Число грузов определяется необходимой разгрузкой передней оси от тяги на крюке трактора и силой тяжести сельскохозяйственной машины, навешиваемой на заднее навесное устройство.
Рис. 1. Установка дополнительных грузов на переднем брусе трактора МТЗ-100 и МТЗ-102.
1) – Груз;
2) – Кронштейн;
3) – Боковая пластина;
4) – Струна;
5) – Гайка.
Чтобы увеличить жёсткость соединения кронштейна передних грузов с остовом трактора надлежит установить дополнительные боковые пластины (3). Посредством болтов указанные пластины закрепляют с одной стороны к корпусу сцепления и лонжерона, с другой стороны – к кронштейнам грузов.
От перемещения грузы удерживает струна (4) с гайкой (5).
Грузы к ведущим колёсам устанавливаются на диски попарно на каждое колесо. Необходимое число грузов определяется требуемой догрузкой заднего моста трактора МТЗ-100 и МТЗ-102.

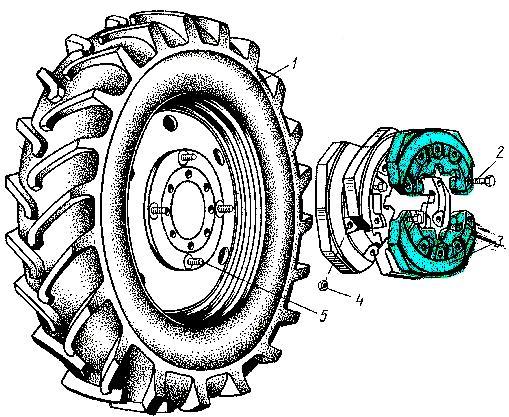

Рис. 2. Установка дополнительных грузов на диск заднего колеса трактора МТЗ-100 и МТЗ-102.
1) – Заднее колесо;
2) – Болт;
3) – Груз;
4) – Гайка;
5) – Болт.
Первая пара грузов (3) [рис. 2] крепится к диску (1) при помощи болтов (5) с гайками (4). Каждая последующая пара грузов устанавливается к предыдущей паре посредством болтов (2), которые заворачиваются в резьбовые отверстия уже установленных грузов.
