Направляющее устройство – это основание, на котором симметрично монтируются направляющие рёбра (при помощи болтов и специальных пазов). При размещении рёбер в разные стороны [рис. 1] от оси симметрии направляющее устройство будет разбрасывать по полю незерновую часть урожая.

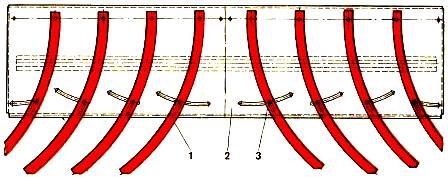

Рис. 1. Разбрасыватель универсального приспособления для уборки незерновой части урожая комбайна «Дон».
1) – Ребро;
2) – Основание;
3) – Болт.
Путём перестановки рёбер (1) [рис. 2] можно достичь обратного эффекта – укладки соломы в валки. Изменение ширины валка зависит от угла расположения крайних рёбер.

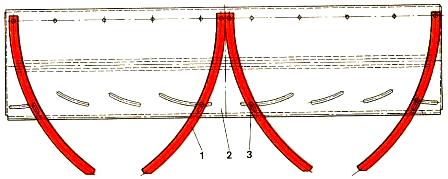

Рис. 2. Валкоукладчик универсального приспособления для уборки незерновой части урожая комбайна «Дон».
1) – Ребро;
2) – Основание;
3) – Болт.
