Трактор ДТ-20 перед навешиванием косилки КЗН-2,1 надлежит перестроить в огородную модификацию (ширина передних и задних колёс 1400 мм).
Рис. 1. Схема навешивания косилки КЗН-2,1 на трактор ДТ-20.
1) – Подъёмный рычаг;
2) – Раскос;
3) – Центральная тяга;
4) – Карданная передача косилки;
5) – Рама косилки;
6) – Продольная тяга механизма навески;
7) – Боковой кронштейн трактора.
Продольные тяги (6) [рис. 1] механизма навески трактора следует вставить в среднее отверстие боковых кронштейнов (7). Установить длину центральной тяги 590 мм, а длину раскоса (2) — 490 мм. Заблокировать цепями продольные тяги – в поперечном направлении они должны быть неподвижны. Поднять механизм навески в крайнее верхнее положение. Путём перестановки подъёмных рычагов на шлицах вала следует разместить задние шарниры продольных тяг на высоте 600 мм от земли.
Чтобы навесить косилку КЗН-2,1 тракторист должен подъехать на тракторе ДТ-20 задним ходом к косилке. Далее, путём перевода рукоятки распределителя в плавающее положение, следует соединить задние шарниры продольных тяг с осями на раме косилки. Оси рамы двухсторонние (диаметр стержня одной стороны 24 мм, другой – 28 мм). Их можно переставлять в кронштейнах. При агрегатировании косилки с трактором оси нужно установить таким образом, чтобы наружный конец был равен 28 мм. Затем требуется соединить тяги механизма навески с осями рамы косилки, закрепить их чеками. При этом упор переднего рычага механизма подъёма косилки должен быть расположен под левой продольной тягой механизма навески.
После закрепления продольных тяг необходимо соединить задний шарнир центральной тяги с отверстием стойки на раме косилки КЗН-2,1. Ввиду того, что стандартный штырь заднего шарнира центральной тяги не подходит по длине для соединения со стойкой косилки, потребуется специальный штырь. Он должен быть изготовлен по указанному чертежу [рис. 2].

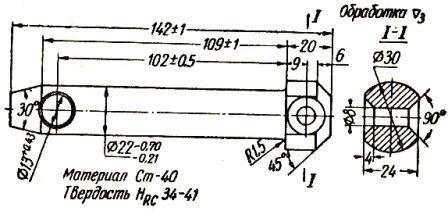

Рис. 2. Специальный штырь центральной тяги для навешивания косилки КЗН-2,1 на трактор ДТ-20.
Далее следует установить шарнир карданной передачи на ВОМ (вал отбора мощности) трактора.
При помощи гидромеханизма следует поднять навешенную косилку и, путём регулировки длины раскосов, добиться горизонтального положения рамы в поперечной плоскости. Затем необходимо опустить её до соприкосновения стоек с землёй. Высота заднего шарнира продольной тяги при этом — 350 мм над уровнем земли. И во время работы косилки это расстояние должно сохраняться. Оно поддерживается при соответствующей установке ограничительного упора на штоке поршня силового цилиндра. По завершении навешивания косилки следует перевести стойки рамы в горизонтальное положение.
Работа на ровной местности допускается со скоростью 8,22 км/ч (на третьей передаче).
При работе на неровных участках скорость должна быть снижена.
