После устранения дефекта герметичность головки цилиндров проверяется на стенде [рис. 1, а)] с пневматическим зажимным устройством. Стенд состоит из следующих основных узлов: сварного корпуса, рольганга, пульта управления, зажимного устройства, гидравлической и пневматической систем.

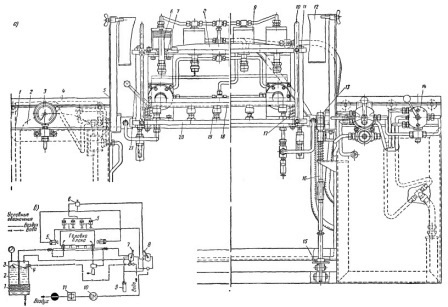

Рис. 1. Стенд для гидравлического испытания головки цилиндров.
а) – Общий вид;
1) – Шкаф;
2) – Водо-воздушный баллон;
3) – Манометр;
4) – Рольганг;
5) – Стойка;
6) – Шток силового цилиндра;
7) – Резиновые прижимы;
8) – Верхняя плита;
9) – Пневматический силовой цилиндр;
10) – Рукоятка;
11) – Кронштейн;
12) – Защитный щиток;
13) – Шестерня;
14) – Распределительный кран;
15) – Ножная педаль;
16) – Стержень-стопор;
17) – Пружина;
18) – Рама;
19) – Бобышка;
20) – Нижняя плита;
21) – Рукоятка;
б) – Схема;
1) – Электрический подогреватель;
2) – Водо-воздушный баллон;
3) – Поплавок;
4) – Запорная игла;
5) – Пневматический силовой цилиндр;
6) – Дроссель;
7) – Рукоятка крана;
8) – Рукоятка крана;
9) – Глушитель;
10) – Маслораспылитель;
11) – Фильтр-влагоотделитель.
