Предохранительные муфты комбайна «Дон» предназначены для защиты рабочих органов комбайна от поломок, деформаций в случае увеличения крутящего момента свыше допустимого.
Конструкция муфт фрикционного типа аналогична и включает в себя следующие элементы: приводную звёздочку (2) [рис. 1] либо шкив, передающие крутящий момент через фрикционные кольца (9) ведущему диску (4). Диск приводит в движение вал рабочего органа. Регулировка прижима фрикционных колец к ведущему диску производится при помощи стяжных болтов (3).
Рис. 1. Предохранительная муфта мотовила комбайна «Дон».
1) – Пружина;
2) – Приводная звёздочка;
3) – Стяжной болт;
4) – Ведущий диск;
5) – Кольцо;
6) – Ступица;
7) – Маслёнка;
8) – Втулка;
9) – Фрикционное кольцо.
При превышении крутящего момента на валу рабочего органа происходит пробуксовывание приводной звёздочки и прокручивание её на втулках (8) относительно ступицы ведущего диска. При этом рабочий орган останавливается.
Смазывая ступицы предохранительных муфт, нужно следить, чтобы избыток смазки не попал на поверхность фрикционных колец. При попадании смазки надлежит разобрать муфту, снять с ведущего диска фрикционные кольца, промыть их в бензине, высушить и установить на место. По завершении указанных мероприятий производится регулировка муфты посредством стяжных болтов для получения необходимого крутящего момента. Сжатие пружин стяжных болтов до соприкосновения витков не допускается.
Предохранительные муфты мотовила и шнека жатки [рис. 2] рассчитаны на 600 Н•м (60 кгс•м), а зернового элеватора [рис. 3] – на 100 Н•м (10 кгс•м).
Рис. 2. Предохранительная муфта шнека жатки комбайна «Дон».
1) – Маслёнка;
2) – Ведущий диск;
3) – Фрикционное кольцо;
4) – Стяжной болт;
5) – Защитный кожух;
6) – Пружина;
7) – Приводная звёздочка;
8) – Кольцо;
9) – Втулка.

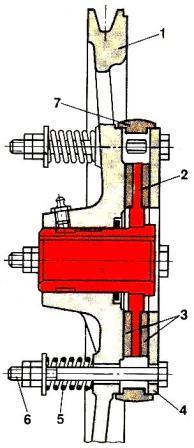

Рис. 3. Предохранительная муфта зернового и колосового элеватора комбайна «Дон».
1) – Приводной шкив;
2) — Ведущий диск;
3) – Фрикционные кольца;
4) – Кольцо;
5) – Пружина;
6) – Стяжной болт;
7) – Защитный кожух.
Втулки предохранительных муфт надлежит смазывать через каждые 60 мото/часов работы солидолом С.
