При нажатии на педаль тормозной кран открывает доступ сжатому воздуху из баллонов в тормозные камеры (8) [рис. 1]. Под давлением воздуха штоки тормозных камер перемещаются, поворачивая при этом разжимные кулаки (11), которые прижимают колодки (3) к тормозным барабанам (12).

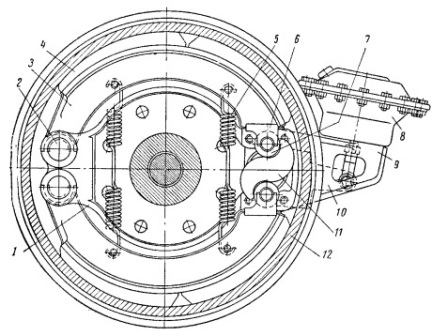

Рис. 1. Тормоз заднего колеса с уширенными колодками.
1) – Суппорт;
2) – Ось колодки;
3) – Тормозная колодка;
4) – Фрикционная накладка;
5) – Оттяжная пружина;
6) – Опора ролика;
7) – Ролик;
8) – Тормозная камера;
9) – Кронштейн тормозной камеры;
10) – Регулировочный рычаг;
11) – Разжимной кулак;
12) – Тормозной барабан
При отпускании педали тормозной кран перекрывает доступ воздуха из баллонов и выпускает воздух из тормозных камер в атмосферу.
