Создав базы для развёртывания отверстия оси ведомой шестерни, корпус закрепляют в приспособлении [рис. 1]. Приспособление состоит из планшайбы (7), диска (6), планки (5), упорной пластины (4) и ползуна (3). Корпус фиксируют на опорах (9) ползуна установочной плитой (2) с пальцами (1) и зажимают через установочную плиту парой винтов (8). Закрепив корпус винтами, снимают установочную плиту с пальцами и развёртывают отверстие ведомой оси.

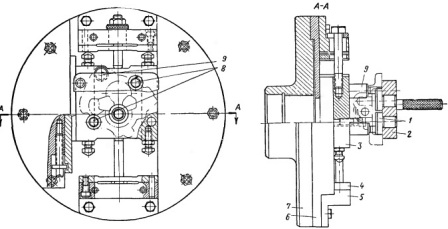

Рис. 1. Приспособление для обработки отверстий в корпусе нижней секции масляного насоса.
1) – Палец;
2) – Установочная плита;
3) – Ползун;
4) –Упорная пластина;
5) – Планка;
6) – Диск;
7) – Планшайба;
8) – Винт;
9) – Опора ползуна.
Перемещая ползун (3) до упорной пластины (4), развёртывают отверстие ведущей оси.
