Для слесарной обработки фланца после наплавки используют приспособление [рис. 1], которое позволяет быстро и надёжно закрепить деталь пневматическим зажимом. Приспособление состоит из плиты (1), на которой закреплены болтами подставки (2) и (10) соответственно для крепления прижимного механизма и установки корпуса водяного насоса. Штифт (11) предназначен для фиксации корпуса водяного насоса при установке на приспособление. Прижимной механизм, состоящий из пневматической камеры (4) и прижима (9), поворачивающегося вокруг оси (8), закреплён на вертикальной стойке (5). Пневматическая камера (4) крепится к подставке (2) винтом (3). Прижим (9) соединён со штоком (7) пневматической камеры (4).

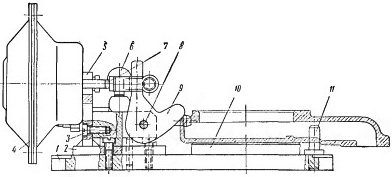

Рис. 1. Приспособление для слесарной обработки корпуса водяного насоса.
1) – Плита;
2) – Подставка;
3) – Винт;
4) – Пневматическая камера;
5) – Вертикальная стойка;
6) – Рукоятка;
7) – Шток пневматической камеры;
8) – Ось;
9) – Прижим;
10) – Подставка.
