Приспособление для уборки люпина комбайном «Дон»


* * *

Приспособление для уборки люпина позволяет снизить потери за жатвенной частью комбайна «Дон» при уборке люпина, короткостебельных изреженных зерновых культур, рапса, горчицы, кунжута.

В конструкцию приспособления для уборки люпина включены следующие элементы: комплект увеличенных граблин мотовила, которые устанавливаются вместо основных граблин на жатках с захватом 6 метров, комплект спиралей из прорезиненного ремня, расположенных в зоне пальчикового механизма шнека жатки.

Для уборки люпина с трудновымолачиваемыми семенами необходимо укомплектовать молотилку тёрочной колодкой. Колодка закрепляется взамен литой деки домолачивающего устройства. Граблины (1) [рис. 1] оснащены удлинёнными пальцами (290 мм), которые расставлены на 50 мм друг от друга, что позволяет улучшить подачу стеблей к режущему аппарату жатки, а также сократить потери целыми стеблями.

Переоборудование мотовила комбайна «Дон» для уборки люпина

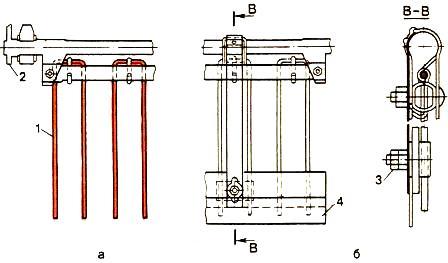

Рис. 1. Переоборудование мотовила комбайна «Дон» для уборки люпина.

а) – Граблина с консольными пальцами;

б) – Граблина с планкой;

1) – Увеличенная граблина;

2) – Мотовило;

3) – Болт;

4) – Дополнительная планка.

При уборке разреженных посевов люпина (на 1 м2 приходится менее 50 растений), а высота стеблестоя составляет менее 0,4 м, на граблины следует монтировать дополнительные планки (4), оснащённые эластичной рабочей кромкой.

Во избежание попадания в режущий аппарат удлинённых пальцев граблин надлежит установить на плунжеры гидроцилиндров подъёма мотовила ограничительные обоймы. Тёрочные колодки (1) [рис. 2] набираются из фигурных металлических и эластичных планок.

Переоборудование домолачивающего устройства комбайна «Дон» для уборки люпина

Рис. 2. Переоборудование домолачивающего устройства комбайна «Дон» для уборки люпина.

1) – Тёрочная колодка;

2) – Домолачивающее устройство;

3) – Лопасть.

Эффективность работы комбайна «Дон» с приспособлением повышается после проведения дефолиации либо десикации растений.
