Шестерня (9) [рис. 1] привода находится в постоянно зацеплении с промежуточной шестернёй распределения ДВС. Шестерня (9) вращается в паре шарикоподшипников, которые напрессованы на консольную ось (11), закреплённую в отверстии переднего листа ДВС посредством гайки (10).

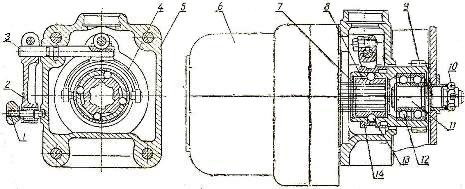

Рис. 1. Привод масляного насоса НШ-32У трактора Т-40 и Т-40А.
1) – Штифт фиксатора рычага;
2) – Рычаг включения насоса;
3) – Валик;
4) – Вилка включения;
5) – Корпус привода;
6) – Насос;
7) – Стопорное кольцо;
8) – Втулка валика;
9) – Шестерня привода насоса;
10) – Гайки;
11) – Ось шестерни;
12) – Шарикоподшипник;
13) – Шарик;
14) – Муфта включения.
В прикреплённом к крышке распределительных шестерён корпусе (5) размещён механизм отключения гидронасоса, который изготовлен в виде шариковой муфты.
Удлинённая ступица шестерни (9), снабжённая четырьмя радиальными отверстиями, в которых расположены стальные шарики (13), является ведущей частью шариковой муфты.
Ведомая втулка (8) свободно посажена в расточке ступицы и фиксируется от осевого смещения посредством пружинного стопорного кольца (7). Во втулке (8) по наружному диаметру выполнены четыре лунки, размещённые напротив шариков, а по внутреннему – шлица.
Включение и выключение муфты сцепления выполняется путём перемещения обоймы (14) по наружной поверхности шестерни. При включении (движение в сторону шестерни) обойма нажмёт на шарики и утопит их в лунки втулки. Крутящий момент передаётся через шарики от ступицы к втулке и затем посредством шлицевого соединения к ведущей шестерне масляного насоса, который прикреплён к корпусу (5) привода. Для выключения необходимо сдвинуть обойму в обратную сторону, при этом шарики разойдутся, а муфта разъединится.
Для перемещения муфты используется качающаяся вилка. Конец валика (3) вилки, выведенный из корпуса, снабжён рычагом (2) с пружинным фиксатором. Штифт (1) фиксатора заходит в одно из пары отверстий на корпусе привода и фиксирует положение рычага.
Соединение рычага с валиком бесшпоночное, вследствие чего путём ослабления клеммы и перемещения рычага можно найти положение, которое соответствует нормальному выключению и включению муфты.
При неправильном положении рычага по отношению к валику возможно увеличение хода вилки и обоймы при выключении, что влечёт за собой выпадение шариков.
Включение и выключение муфты допускается не только на остановленном, но и на работающем на низких оборотах двигателе.
Овальная, а не сферическая форма лунок под шарики на ведомой втулке предназначена для включения на ходу.
В процессе работы трактора Т-40 (Т-40А) насос НШ-32У постоянно включён.
Отключать насос следует только при работе на стационаре либо в процессе зимнего пуска двигателя.
Смазывание всех деталей привода насоса осуществляется путём разбрызгивания масла распределительными шестернями двигателя.
