Для регулировки предохранительного клапана гидроусилителя рулевого управления трактора «Беларусь» (МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л) необходимо в нагнетательную магистраль от насоса к клапанной крышке либо вместо пробки (19) [рис. 1] подсоединить манометр со шкалой не менее 100 кгс/см2.

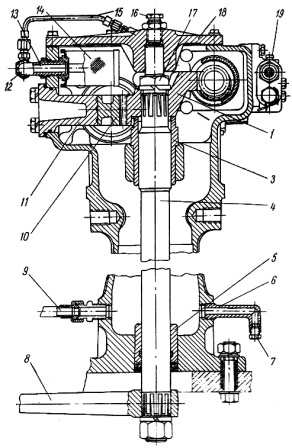

Рис. 1. Гидроусилитель рулевого управления трактора МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л.
1) – Сектор;
3) – Верхняя втулка;
4) – Поворотный вал;
5) – Нижняя втулка;
6) – Поворотный угольник;
7) – Коническая пробка;
8) – Сошка;
9) – Всасывающий маслопровод;
10) – Рейка;
11) – Упор рейки;
12) – Сливной маслопровод;
13) – Поворотный штуцер;
14) – Сливной фильтр;
15) – Подводящий маслопровод;
16) – Регулировочный болт;
17) – Гайка;
18) – Верхняя крышка;
19) – Пробка.
Далее следует повернуть рулевое колесо до упора, затем дать двигателю трактора максимальные обороты и поворачивать регулировочный винт предохранительного клапана до того момента, пока манометр не покажет давление 75-80 кгс/см2. По завершении регулировки клапан нужно запломбировать, а результаты регулировки оформить актом.
Регулировка предохранительного клапана гидроусилителя рулевого управления должна производиться при температуре масла в ГУР — 50±5 град. Цельсия.
