Раздельно-агрегатная гидравлическая система трактора «Беларусь» (МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л) отвечает за управление навесными, полунавесными гидрофицированными машинами сельскохозяйственного назначения и некоторыми специальными машинами, а также задействуется в снижении буксования ведущих колёс за счёт увеличения сцепного веса.
В состав раздельно-агрегатной системы входят следующие элементы:
1) – Корпус гидроагрегатов (масляный бак) с фильтром;
2) – Насос;
3) – Распределитель;
4) – Цилиндры;
5) – Гидравлический увеличитель сцепного веса (ГСВ);
6) – Гидроаккумулятор;
7) – Механизм для навески машин;
8) – Запорные устройства;
9) – Разрывные муфты.
Агрегаты гидравлической системы расположены в различных местах трактора и соединяются между собой посредством гибких шлангов и металлических трубопроводов [рис. 1. А), Б)].

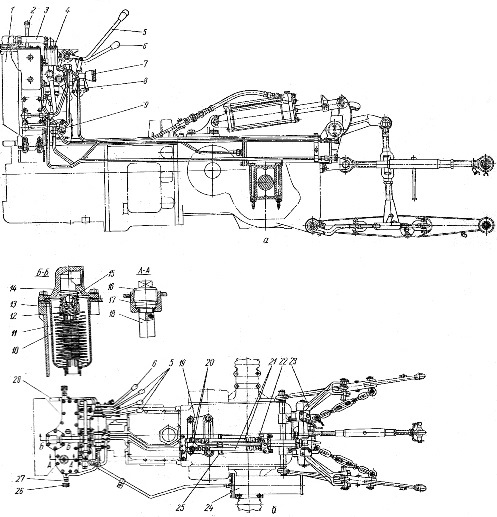

Рис. 1. Раздельно-агрегатная гидравлическая система трактора «Беларусь» МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л.
А) – Вид сбоку;
Б) – Вид сверху;
1) – Корпус гидроагрегатов – масляный бак;
2) – Сапун с масломерной линейкой;
3) – Сливной шланг;
4) – Распределитель;
5) – Рукоятка управления распределителем;
6) – Рукоятка гидроувеличителя сцепного веса (ГСВ);
7) – Маховичок;
8) – Гидроувеличитель сцепного веса (ГСВ);
9) – Насос;
10) – Корпус фильтра;
11) – Фильтрующий элемент;
12) – Шайба;
13) – Пружина клапана;
14) – Крышка фильтра;
15) – Клапан;
16) – Пробка;
17) – Заливная горловина;
18) – Заливной фильтр;
19) – Кронштейн цилиндра;
20) – Запорное устройство;
21) – Шланг;
22) – Замедлительный клапан;
23) – Механизм задней навески;
24) – Гидроаккумулятор;
25) – Силовой цилиндр;
26) – Колпачок;
27) – Запорный клапан маслопровода;
28) – Рукоятка включения насоса.
Имеется пара выводов от гидравлической системы, которые оканчиваются запорными клапанами маслопроводов (27) и предназначены для подсоединения выносных гидроцилиндров. Расположенные на тракторе запорные клапаны закрыты пластмассовыми колпачками (26).
