Основной причиной выхода из строя муфты свободного хода транспортёров силосоуборочных комбайнов СК-2,6 является заедание роликов между обоймами. Для устранения указанной неисправности рекомендовано заменить ролики собачками с пружинами.
С этой целью производится отжиг крестовины (1) и кольца муфты (2) [рис. 1] при температуре 800-850 градусов Цельсия, а затем медленное охлаждение.

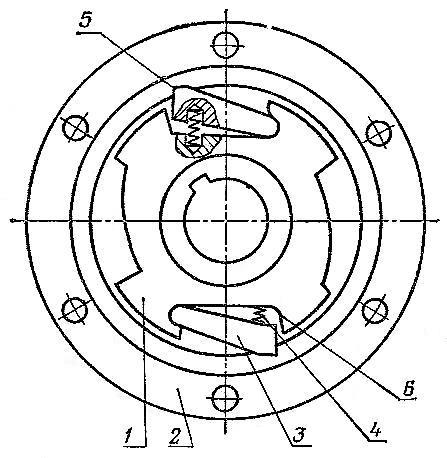

Рис. 1. Муфта свободного хода силосоуборочного комбайна СК-2,6 после ремонта.
1) – Крестовина;
2) – Кольцо;
3) – Собачка;
4) – Пружина;
5) – Вырез в кольце муфты;
6) – Межкулачковые поверхности в крестовине.
Расположенные с двух противоположных концов крестовины межкулачковые поверхности (6) следует углубить на станке на ширине 40 мм и по шаблонам обработать в них профильные пазы. В кольце муфты (с внутренней поверхности) по шаблону выполняются два выреза (5). Глубина указанных вырезов 3,5 мм. Из стали 45 либо 40Х должны быть изготовлены две собачки (3), а из пружинной проволоки первого класса (диаметр проволоки 0,7 мм) – две пружины (4) диаметром 6 мм, длиной 20 мм. Крестовина, кольцо и собачки должны быть нагреты до 800-880 градусов Цельсия и закалены в масле. Для отпуска следует нагреть закалённые детали до 300 градусов Цельсия и быстро охладить в масле. По завершении термической обработки деталей производится сборка муфты свободного хода транспортёров силосоуборочных комбайнов СК-2,6.
