При большой производственной программе авторемонтного завода для измерения отверстий нижней и верхней головок шатунов автомобилей ЗИЛ-130 и ЗИЛ-164 используют пневматический контрольный стенд [рис. 1].

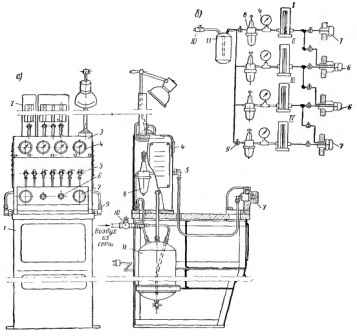

Рис. 1. Контрольный стенд для проверки отверстий верхних и нижних головок шатунов.
а) – Общий вид;
б) – Схема;
1) – Стол;
2) – Щит мерительной установки;
3) – Панель;
4) – Манометр;
5) – Кран;
6) – Калибр для отверстия верхней головки шатуна;
7) – Калибр для отверстия нижней головки шатуна;
8) – Стабилизатор давления;
9) – Кран;
10) – Кран;
11) – Отстойник.
