После растачивания чистота обработки поверхности бронзовой втулки верхней головки шатуна должна соответствовать 8,б.
Затем шатуны сортируют на четыре группы по величине диаметра отверстия верхней головки шатуна через 0,0025 мм; каждую группу маркируют различными цветами краски.

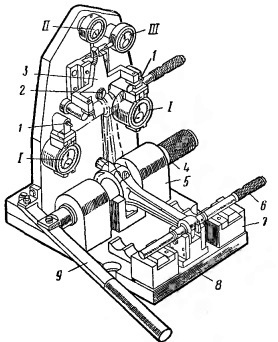

Межцентровое расстояние и параллельность осей головок шатуна проверяют индикаторным приспособлением [рис. 1]. Шатун устанавливают посредством большой скалки (4), пропущенной через стойки (5). Малую скалку (6) вставляют в обработанное отверстие верхней головки. Конусные посадочные поверхности скалок обеспечивают плотность посадки в отверстиях шатуна.
Рис. 1. Приспособление для проверки и правки шатуна.
1) – Штифт;
2) – Ось коромысла;
3) – Коромысло;
4) – Скалка;
5) – Стойка;
6) – Скалка;
7) – Стойка;
8) – Плита;
9) – Ручка.
