Заключительной операцией ремонта шатуна является растачивание бронзовой втулки верхней головки шатуна до диаметра 27,997-28,007 мм. Базой при установке шатуна на приспособление служит цилиндрическая поверхность отверстия нижнего головки. При использовании данной поверхности в качестве базы обеспечивается параллельность осей отверстий верней и нижней головок шатуна. Втулки можно растачивать на токарно-винторезном станке модели 1Е616 в приспособлении [рис. 1].

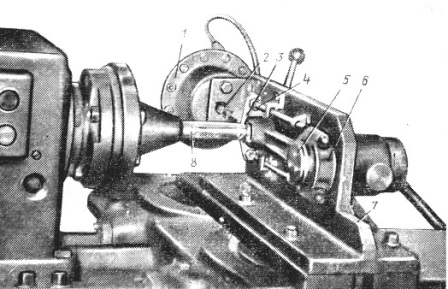

Рис. 1. Приспособления для растачивания отверстия в верхней головке шатуна.
1) – Пневматическая камера;
2) – Шток;
3) – Фланец;
4) – Штанга;
5) – Эксцентриковая ось;
6) – Шатун;
7) – Основание;
8) – Шпиндель.
