Втулки распределительного вала запрессовывают на стенде [рис. 1]. На подвижном столе станины (1) стенда устанавливают блок цилиндров, который пневматическим приводом подаётся в положение для перепрессовки. В это время подвесная рамка (2) поднята. Подобранные втулки распределительного вала устанавливают на оправки, совмещая отверстия во втулках с отверстиями в оправках.

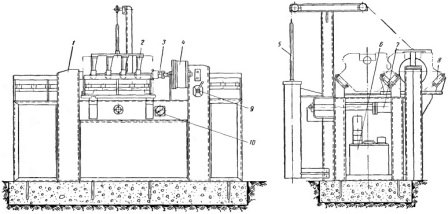

Рис. 1. Стенд для перепрессовки втулок распределительного вала блока цилиндров двигателя автомобиля ЗИЛ-130.
1) – Станина стенда;
2) – Подвесная рамка;
3) – Скалка;
4) – Гидравлический цилиндр;
5) – Механизм подъёма рамки;
6) – Гидравлический агрегат;
7) – Пневматический цилиндр;
8) – Подвижный стол;
9) – Кран управления;
10) – Манометр.
Вставив оправки со втулками в подвесную рамку и заложив скалку (3), опускают рамку в рабочее положение и закрепляют скалку со штоком гидравлического цилиндра. При включении стенда втулки запрессовываются в отверстие блока цилиндров. В случае необходимости втулки запрессовывают до упора оправкой. Окончательной операцией является проверка совпадения масляных отверстий во втулках и блоке цилиндров. Несовпадение отверстий допускается не более 0,5-1 мм.
