Рабочая поверхность коллектора (18) [рис. 1] должна быть гладкой и не иметь значительного подгорания. В случае загрязнения либо значительного подгорания рабочую поверхность нужно протереть чистой тряпкой, смоченной в бензине. Если грязь, либо следы подгорания не удаётся устранить, то коллектор требуется зачистить мелкой стеклянной шкуркой. Если и при этом следы подгорания не будут устранены, то стартер следует разобрать и проточить коллектор на станке. Чистота обработки должна быть не ниже 7 класса.

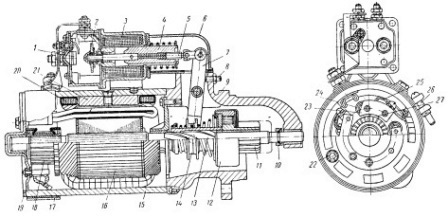

Рис. 1. Стартер автомобиля ЗИЛ-130.
1) – Неподвижный контакт тягового реле;
2) – Подвижный контакт тягового реле;
3) – Катушка тягового реле;
4) – Якорь реле стартера;
5) – Регулировочный винт-тяга;
6) – Защитный кожух рычага;
7) – Рычаг;
8) – Винт регулировки хода шестерни;
9) – Крышка стартера со стороны привода;
10) – Упорное кольцо;
11) – Шестерня привода;
12) – Муфта свободного хода;
13) – Вал привода;
14) – Поводковая муфта привода;
15) – Корпус стартера;
16) – Якорь стартера;
17) – Защитная лента;
18) – Коллектор;
19) – Крышка стартера со стороны коллектора;
20) – Обмотка возбуждения;
21) – Полюс;
22) – Стяжная шпилька;
23) – Щёткодержатель;
24) – Пружина щёткодержателя;
25) – Канатик щётки;
26) – Стяжной винт защитной ленты;
27) – Щётка.
