В конструкцию вентилятора половы комбайна «Дон» [рис. 1] включены следующие элементы: сварной кожух (20), съёмная крышка (24), четырёхлопастной ротор (21), закреплённый на валу (22) с приводным шкивом (29).

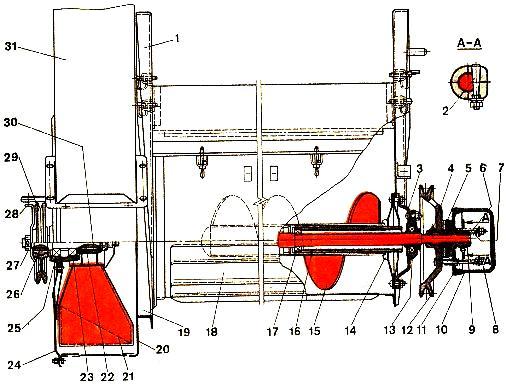

Рис. 1. Шнековый транспортёр с вентилятором половы комбайна «Дон».
1) – Кожух;
2) – Клин;
3) – Фланец;
4) – Маслёнка;
5) – Предохранительная муфта;
6) – Болт;
7) – Пружина;
8) – Гайка;
9) – Втулка;
10) – Предохранительный кожух;
11) – Шайба;
12) – Шкив;
13) – Подшипниковая опора;
14) – Уплотнитель;
15) – Шнек;
16) – Труба;
17) – Подшипник;
18) – Крышка;
19) – Всасывающее окно;
20) – Кожух вентилятора;
21) – Ротор;
22) – Вал;
23) – Подшипник;
24) – Крышка;
25) – Ступица;
26) – Шпонка;
27) – Корончатая гайка;
28) – Флажок;
29) – Шкив;
30) – Шпонка;
31) – Половопровод.
К съёмной крышке приклёпана ступица (25) с подшипниками (23). Вентилятор смонтирован при помощи болтов на боковине шнекового транспортёра.
Откидная крышка (18), фиксируемая замком, предусмотрена для обеспечения доступа к крылачу и очистки кожуха. Половопровод (31) закреплён посредством болтов к выходному окну.
