Сборка поршня с кольцами, пальцем и шатуном выполняется на гидравлическом стенде [рис. 1]. На раме плиты (3) стенда закреплены гидравлический силовой цилиндр (15) и приспособление, посредством которого поршневой палец запрессовывается в отверстие бобышки поршня.

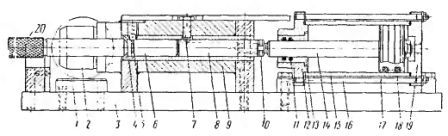

Рис. 1. Гидравлический стенд для сборки узла: палец, поршень, шатун двигателя автомобиля ЗИЛ-130.
1) – Плита;
2) – Оправка;
3) – Рама плиты;
4) – Втулка;
5) – Фиксатор;
6) – Поршневой палец;
7) – Направляющий винт;
8) – Толкающий палец;
9) – Корпус приспособления;
10) – Вставка;
11) – Сальниковое уплотняющее кольцо;
12) – Передняя крышка;
13) – Втулка;
14) – Шток;
15) – Гидравлический силовой цилиндр;
16) – Стяжная шпилька;
17) – Поршень;
18) – Резиновое кольцо;
19) – Задняя крышка;
20) – Оправка.
