Контрольные приборы трактора ДТ-75, ДТ-75М, ДТ-75Б, ДТ-75К


* * *

Щиток контрольных приборов тракторов ДТ-75, ДТ-75М, ДТ-75Б, ДТ-75К [рис. 1] оборудован следующими контрольными приборами:

- Амперметр (5) типа АП-200;

- Электрический термометр (1) типа УК-133 с полупроводниковым датчиком ТМ-100 для контроля температуры воды в системе охлаждения двигателя;

- Контрольная лампа (7) типа ПД20-Е сигнализатора ТМ-103 максимальной температуры масла в двигателе;

- Манометр (3) типа МД-219 для контроля давления масла в системе смазки двигателя;

- Манометр (4) типа МД-221 для определения давления в масляной магистрали увеличителя крутящего момента.

В тёмное время суток освещение приборов производится электролампой (2), которая установлена на щитке контрольных приборов под защитным козырьком.

Щиток контрольных приборов тракторов ДТ-75, ДТ-75М, ДТ-75Б, ДТ-75К

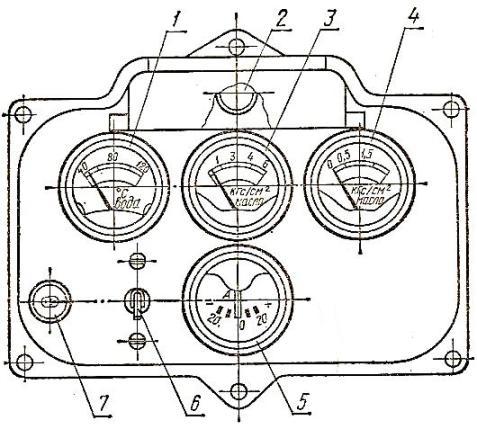

Рис. 1. Щиток контрольных приборов тракторов ДТ-75, ДТ-75М, ДТ-75Б, ДТ-75К.

1) – Указатель температуры воды в системе охлаждения двигателя;

2) – Лампа освещения контрольных приборов;

3) – Манометр давления масла в системе смазки двигателя;

4) - Манометр давления масла в увеличителе крутящего момента;

5) – Амперметр;

6) – Включатель щитковой лампы и передних фар;

7) – Контрольная лампа сигнализатора максимальной температуры масла в двигателе.
