Пусковой двигатель ПД-10УД трактора ДТ-75 оснащён одноискровым магнето М-124Б1 правого вращения с фиксированным углом опережения зажигания. Фланец магнето снабжён тремя овальными крепёжными отверстиями, допускающими поворот корпуса магнето для регулирования угла опережения зажигания. В боковой стенке на корпусе магнето М-124Б1 с правой стороны размещена кнопка (3) [рис. 1] выключения зажигания, а также клемма (4) дистанционного выключения зажигания. С противоположной стороны располагается вывод (5) высокого напряжения.

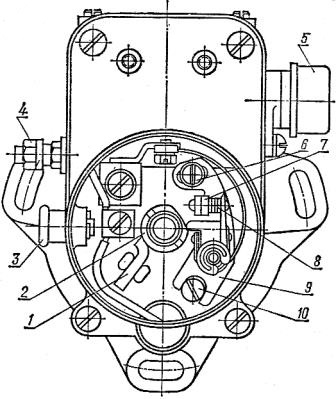

Рис. 1. Регулировка зазора прерывателя магнето М-124Б1 пускового двигателя ПД-10УД трактора ДТ-75.
1) – Сальник кулачка прерывателя;
2) – Кулачок;
3) – Кнопка;
4) – Клемма;
5) – Вывод высокого напряжения;
6) – Винт крепления контактной стойки;
7) – Неподвижный контакт;
8) – Подвижный контакт;
9) – Контактная стойка;
10) – Эксцентрик.
