Органы управления и контрольные приборы трактора МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л


* * *

Расположение органов управления и контрольных приборов на тракторе представлено на рис. 5-14.

Педаль муфты сцепления (рис. 6-7).

Схема переключения передач трактора МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л

Рис.5. Схема переключения передач.

Нажимом ноги на педаль вперёд муфта выключается.

Рычаг (2) переключения передач перемещается в прорезях валиков переключения. Вначале рычагом включают I либо II ступень редуктора, затем, возвратив рычаг в нейтральное положение, включают нужную передачу по схеме на рис.5. Схема переключения передач закреплена на корпусе щитка приборов справа от рулевой колонки.

Органы управления, включателя стартера и освещения трактора МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л

Рис. 6. Органы управления, включателя стартера и освещения трактора:
3) – Рукоятка управления жалюзи; 5) – Рычажок переключения задних фар; 6) – Рычажок переключения передних фар; 7) – Ключ выключателя стартера.

Рукоятка (3) [рис. 6] управления жалюзи. Перемещением рукоятки вверх жалюзи открываются, а перемещением вниз – закрываются.

Рулевое колесо (4)  [рис. 7] служит для поворота трактора.

Рычажок (5) [рис. 6] переключателя задних фар и габаритного освещения имеет три положения: верхнее – «включены задние фары», нижнее – «включены габаритные огни и освещение номерного знака», среднее – «выключено».

Рычажок (6) переключателя передних фар имеет три положения: верхнее – «включён дальний свет», нижнее – «ближний свет», среднее – «выключено».

Ключ (7) включателя стартера и свечей накаливания имеет три положения: нейтральное – «выключено», первое – «включены свечи накаливания», второе - «включены свечи накаливания и электростартер». Поворот ключа производится по часовой стрелке. В нейтральное положение ключ возвращается автоматически.

Органы управления и контрольные приборы трактора МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л

Рис.7. Органы управления и контрольные приборы трактора.
1) – Педаль муфты сцепления; 2) – Рычаг переключения передач; 4) – Рулевое колесо; 8) – Контрольный элемент; 9) – Рычаг включения тормозов прицепа; 10) – Педаль левого тормоза; 11) – Педаль правого тормоза; 13) – Рычаг управления задним ВОМ; 14) – Рычаг управления подачей топлива; 15) – Маховичок регулирования давления подпора; 16) – Рычаг гидроувеличителя сцепного веса; 17), 18), 19) – Рычаги распределителя гидросистемы; 20) – Амперметр; 21) – Указатель давления масла; 22) – Термометр; 23) – Лампа освещения щитка контрольно-измерительных приборов; 24) – Рукоятка переключателя указателей поворота; 25) – Включатель звукового сигнала; 26) – Педаль управления подачей топлива.

Контрольный элемент (8) [рис. 7] показывает степень нагрева спиралей свечей накаливания.

Тормоза включаются нажимом ноги на педали (10) и (11) [рис. 7] вперёд. При перемещении педали (11) правого тормоза включается также стоп-сигнал.

Соединительная планка блокирует педали для одновременного торможения левым и правым тормозами. Рычагом (9) включаются тормоза прицепов. Для этого рычаг перемещается назад (на себя).

В исходное положение рычаг возвращается автоматически, под действием пружины.

Рычаг (13) управления задним ВОМ (либо приводным шкивом, если он установлен на тракторе) имеет три положения: переднее – «ВОМ (шкив) включен», среднее положение – «нейтральное», заднее – «выключен».

Рычаг (14) и педаль (26) управления подачей топлива. Крайнее верхнее положение рычага соответствует наименьшей подаче топлива.

Нажимом ноги на педаль (26) вниз подача топлива увеличивается, и обороты двигателя возрастают.

При помощи маховичка (13) регулируется давление подпора в основном цилиндре гидросистемы. При повороте маховичка по часовой стрелке давление подпора уменьшается, а против часовой стрелки – возрастает.

Рычаг (16) гидроувеличителя сцепного веса имеет три положения: верхнее – «включен», среднее – «выключен», нижнее – «заперто».

Рычаги (17), (18), (19) распределителя гидросистемы: правый рычаг управляет задним цилиндром, средний рычаг – левым выносным, левый рычаг – правым выносным цилиндром.

Каждый рычаг имеет четыре положения: верхнее – «плавающее», среднее верхнее – «опускание», среднее нижнее – «нейтральное», нижнее – «подъём».

Схема управления рычагами (16), (17), (18), (19) , а также маховичком (15) представлена на [рис. 8]. Эта схема прикреплена в кабине трактора над схемой переключения передач.

Схема управления гидросистемой трактора МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л

Рис. 8. Схема управления гидросистемой трактора.

Амперметр (20) [рис. 7] показывает силу зарядного (стрелка отклоняется в сторону знака «+») либо разрядного (стрелка отклоняется в сторону знака «-») в цепи аккумуляторных батарей.

Указатель давления масла (21) показывает давление масла в системе смазки двигателя.

Термометр (22) показывает температуру воды в системе охлаждения двигателя.

Рычажок (23) включения лампы освещения контрольно-измерительных приборов на щитке. Верхнее положение рычажка в прорези – «лампа включена», нижнее – «выключена».

Рукоятка (24) переключателей указателей поворота. Имеет три положения: верхнее – «включен указатель правого поворота», нижнее – «включен указатель левого поворота» и среднее – «выключено». В конце поворота трактора рукоятка переключателя автоматически возвращается в среднее положение.

Включатель (25) звукового сигнала.

Органы управления и включатель массы трактора МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л

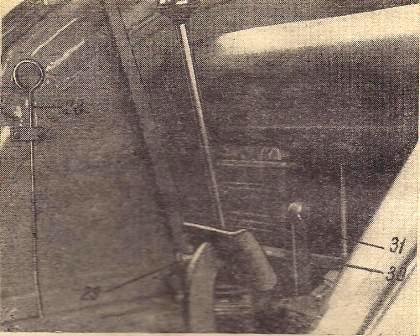

Рис. 9. Органы управления и включатель массы:
28) – тяга привода защёлки горного тормоза, 29) – включатель массы аккумуляторных батарей, 30) – педаль блокировки дифференциала, 31) – рукоятка переключения заднего ВОМ.

Тяга (28) [рис. 9] привода защёлки горного тормоза.

Перемещением тяги вверх при выжатых педалях тормозов осуществляется фиксация педалей в положении торможения. Нажатием на педали тяга возвращается в исходное положение автоматически под действием пружины.

Включатель (29) массы аккумуляторных батарей. С его помощью включается масса нажатием на горизонтальный шток и выключается нажатием на вертикальный шток.

Педаль (30) блокировки дифференциала. Нажимом ноги вниз блокировка включается. Выключение осуществляется автоматически при снятии ноги с педали.

Рукоятка (31) переключения заднего ВОМ с независимого на синхронный привод. При перемещении рукоятки вперёд до упора включается синхронный привод и до упора назад – независимый. Среднее положение рукоятки означает, что привод выключен.

Органы управления боковым ВОМ трактора МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л

Рис. 10. Органы управления боковым ВОМ трактора:
32) – тяга включения бокового ВОМ.

Перемещением тяги (32) [рис. 10] осуществляется включение бокового ВОМ и компрессора (если они установлены на тракторе). При перемещении тяги вверх ВОМ (компрессор) включается и вниз – выключается.

Органы управления насосом гидросистемы МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л

Рис. 11. Органы управления насосом гидросистемы:
33) – рукоятка включения насоса раздельно-агрегатной гидросистемы, 34) – пластина фиксации рукоятки.

Рукоятка (33) [рис. 11] включения насоса раздельно-агрегатной системы имеет два положения, в которых она фиксируется пружинным фиксатором. Для включения насоса рукоятку устанавливают в верхнее положение, для выключения – в нижнее.

Чтобы перевести рукоятку из одного положения в другое, необходимо оттянуть рукоятку вместе с фиксатором до вывода его из паза пластины (34), после чего перевести в требуемое положение.

Привод стеклоочистителя и переключатель вентилятора и плафона кабины трактора МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л

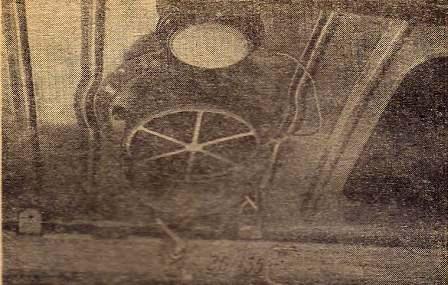

Рис. 12. Привод стеклоочистителя и переключатель вентилятора и плафона кабины:
35) – рычажок переключателя вентилятора и плафона, 36) -рукоятка ручного привода стеклоочистителя.

Рычажок (35) [рис. 12] переключателя вентилятора и плафона (если трактор оборудован кабиной) имеет три положения: верхнее – «включен вентилятор», нижнее – «включен плафон», среднее – «выключено».

Рукоятка (36) предназначена для ручного привода стеклоочистителя.

Для тракторов МТЗ-50Л, МТЗ-52Л, оборудованных пусковым двигателем, ключ (7) [рис. 7]  отсутствует. Вместо него имеются органы управления пусковым двигателем.

Органы управления пусковым двигателем трактора МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л

Рис. 13. Органы управления пусковым двигателем трактора:

37) – рычаг включения стартера пускового двигателя, 38) – рычаг включения муфты сцепления пускового двигателя, 39) – рычаг привода бендикса.

Рычаг (37) [рис. 13] включения стартера пускового двигателя. Нажатием на рычаг назад (в сторону кабины) стартер включается.

Рычаг (38) включения муфты сцепления редуктора пускового двигателя. Поворотом рычага на себя (по часовой стрелке, если смотреть со стороны крышки редуктора) производится включение муфты сцепления, поворотом рычага от себя – выключение.

Рычаг (39) привода бендикса. Поворотом рычага вверх (в сторону кабины) шестерня включения редуктора вводится в зацепление с венцом маховика основного двигателя. Вывод шестерни включения из зацепления происходит автоматически после запуска дизеля.

Расположение педали управления блокировкой муфты свободного хода трактора МТЗ-52

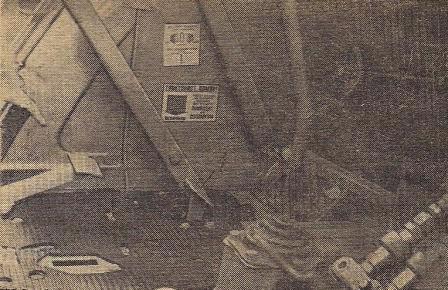

Рис. 14. Расположение педали управления блокировкой муфты свободного хода трактора МТЗ-52:
4) – педаль управления блокировкой муфты свободного хода.

Педаль (4) [рис. 14] управления блокировкой муфты свободного хода. При нажатии на педаль зубчатая муфта, перемещаясь по шлицам вала, входит в зацепление с внутренними зубьями шестерни и блокирует внутреннюю и наружную обоймы муфты свободного хода, за счёт чего осуществляется принудительное включение переднего ведущего моста. При снятии ноги пружина возвращает педаль и зубчатую муфту в исходное положение, отключая передний мост.
