Предохранительный клапан [рис. 1] коробки передач трактора МТЗ-100 и МТЗ-102 предназначен для того чтобы ограничить чрезмерное повышение давления масла в гидросистеме при отказе перепускного клапана.

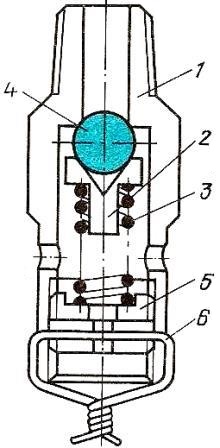

Рис. 1. Предохранительный клапан коробки передач трактора МТЗ-100 и МТЗ-102.
1) – Корпус;
2) – Направляющая;
3) – Пружина;
4) – Шарик;
5) – Регулировочная пробка;
6) – Проволока.
Конструкция предохранительного клапана КП включает в себя корпус (1), направляющую (2), пружину (3), шарик (4) и регулировочную пробку (5), законтренную при помощи проволоки (6). Регулировка предохранительного клапана производится на давление начала перепуска масла 1,96-0,098 МПа (20,0-1,0 кгс/см2). По завершении регулировки клапан надлежит опломбировать.
