Предохранительный клапан [рис. 1] предназначен для предохранения пневматической системы от чрезмерного повышения давления в случае выхода из строя регулятора давления. Клапан смонтирован на переднем правом баллоне и отрегулирован таким образом, что он открывается по достижении в пневматической системе давления воздуха 9-9,5 кгс/см2. Клапан регулируется на заданное давление посредством винта (6), который стопорится контргайкой (8).

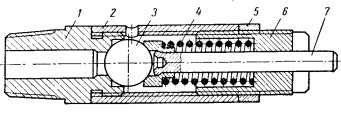

Рис. 1. Предохранительный клапан пневматического привода рабочих тормозов автомобиля ЗИЛ-130.
1) – Седло;
2) – Корпус;
3) – Шарик;
4) – Пружина;
5) – Контргайка;
6) – Регулировочный винт;
7) – Стержень.
