Прицепное устройство используется для присоединения прицепных сельскохозяйственных машин к трактору. Оно размещено на продольных тягах заднего навесного устройства.
Рис. 1. Прицепное устройство тракторов МТЗ-100, МТЗ-102.
1) – Передний конец продольной тяги;
2) – Палец;
3) – Чека;
4) – Пружинное кольцо;
5) – Поперечина в сборе;
6) – Пружинный шплинт;
7) – Прицепная вилка;
8) – Шкворень;
9) – Палец;
10) – Проушина;
11) – Стяжка;
12) – Регулировочные болты;
13) – Кронштейн.
Конструкция прицепного устройства включает в себя поперечину (5) [рис. 1], вилку (7), пальцы (2), шкворень (8). Чтобы установить поперечину (5), следует снять задние концы продольных тяг (12), (20) [рис.100].

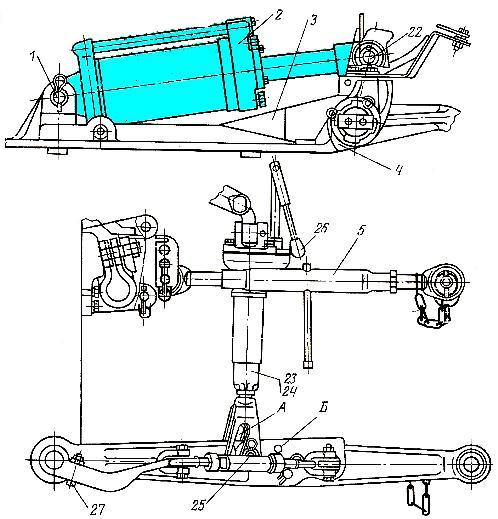

Рис. 2. Заднее навесное устройство тракторов МТЗ-100, МТЗ-102 (вид сбоку).
1) – Ось;
2) – Цилиндр;
3) – Крышка заднего моста;
4) – Кронштейн;
5) – Центральная тяга;
6) – Поворотный рычаг;
7) – Поворотный вал;
8) – Наружный рычаг;
9) – Стяжка;
10) – Нижняя тяга;
11) – Чека;
12) – Продольная тяга;
13) - Кронштейн;
14) - Наружный рычаг;
15) - Стяжка;
16) - Нижняя тяга;
17) – Палец;
18) – Проушина;
19) – Кольцо;
20) - Продольная тяга;
21) - Кронштейн;
22) - Палец;
23) – Правый настроечный раскос;
24) – Левый раскос;
25) – Палец продольной тяги;
26) – Рукоятка;
27) – Регулировочные болты.
Принцип установки прицепного устройства:
1) – Вынуть шплинты, пальцы (2), проушины (10) из отверстий продольных тяг (1);
2) – Установить поперечину (5) на место задних концов тяг;
3) – Установить проушины (10) ограничительных стяжек (11) и пальцы (2) в отверстия тяг и зафиксировать с помощью чек (3) и пружинных колец (4);
4) – Отрегулировать ограничительные стяжки (11) на величину их размера, полностью блокируя продольные тяги (1) навесного устройства от поперечного перемещения;
5) – Ввернуть до упора регулировочные болты (27) [рис.2] в кронштейны (13), (21) стяжек.
