Порядок разборки центральной тяги навесного устройства трактора «Кировец» (К-700, К-700А, К-701, К-702):
1) – Центральную тягу следует уложить на монтажный стол;
2) – Отвернуть задний шарнир (14) [рис. 1] в сборе;
3) – Вывернуть из трубы (11) стяжной винт (12);
4) – Срезать заклёпки с заднего шарнира посредством его закладки в приспособление для расклёпки на прессе;
5) – Разобрать задний шарнир путём выемки пальца и чеки (13);
6) – Расшплинтовать пальцы (6);
7) – Сжать тарельчатые пружины (7) прессом и выбить палец (6) и втулку (5);
8) – Демонтировать нажимное кольцо (10) шайбы (9), а также тарельчатые пружины;
9) – Выбить второй палец и втулку;
10) – Вывести внутреннюю трубу (11) из наружной (8);
11) – Свинтить с наружной трубы (8) вилку (4).

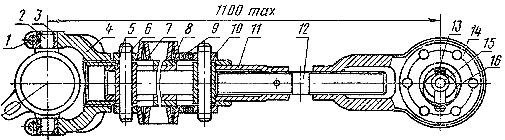

Рис. 1. Центральная тяга навесного устройства «Кировец» К-700, К-700А, К-701, К-702.
1) – Болт;
2) – Цапфа;
3) – Втулка;
4) – Вилка;
5) – Втулка;
6) – Палец;
7) – Пружина;
8) – Труба;
9) – Регулировочная шайба;
10) – Кольцо;
11) – Труба;
12) – Винт;
13) – Чека;
14) – Шарнир;
15) – Палец;
16) – Кольцо.
