Порядок разборки навесного устройства трактора «Кировец» (К-700, К-700А, К-701, К-702):
1) – Расшплинтовать, а затем вынуть оси и пальцы соединения вертикальных раскосов с главными нижними тягами (1) [рис. 1];
2) – Демонтировать вертикальные раскосы;
3) – Отвернуть гайки с двух опор (2) и демонтировать посредством кран-балки вал (13) рычагов в сборе;
4) – Вынуть пружинные шплинты;
5) – Отвернуть гайки, которыми крепятся горизонтальные раскосы;
6) – Вынуть оси;
7) – Отсоединить горизонтальные раскосы от нижних тяг (левой и правой);
8) – Вынуть шплинты;
9) – Отвернуть гайки крепления нижних тяг (вместе с шайбами);
10) – Выбить оси;
11) –Демонтировать обе тяги (1) в сборе.
12) – Отвернуть гайки, после чего вынуть болты (вместе с шайбами);
13) – Демонтировать левый и правый упоры (11).

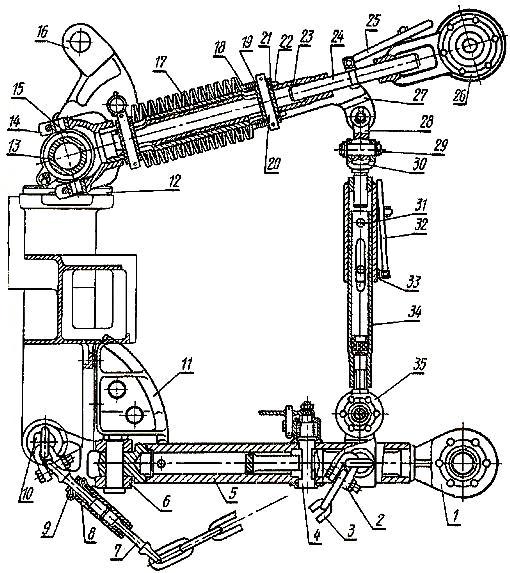

Рис. 1. Навесное устройство трактора «Кировец» К-700, К-700А, К-701, К-702.
1) – Выдвижная тяга;
2) – Серьга;
3) – Звено цепи;
4) – Стопор;
5) – Труба;
6) – Рычаг;
7) – Винт;
8) – Стяжная труба;
9) – Хомут;
10) – Палец;
11) – Упор;
12) – Опора;
13) – Вал рычагов;
14) – Вилка;
15) – Шарнир;
16) – Рычаг;
17) – Тарельчатая пружина;
18) – Шайбы;
19) – Нажимное кольцо;
20) – Палец;
21) – Втулка;
22) – Труба;
23) – Труба;
24) – Винт;
25) – Рукоятка;
26) – Шарнир;
27) – Рычаг;
28) – Вилка;
29) – Палец;
30) – Винт;
31) – Палец;
32) – Рукоятка;
33) – Труба;
34) – Труба;
35) – Шарнир.
