Раздельно-агрегатная гидравлическая система трактора МТЗ-100 и МТЗ-102 предназначается для управления навесными, полунавесными, гидрофицированными прицепными сельскохозяйственными машинами и орудиями, агрегатируемыми с трактором.
Конструкция гидросистемы трактора МТЗ-100 и МТЗ-102 состоит из следующих элементов: шестерённого насоса НШ-32-3, распределителя Р-80-23Р, цилиндра Ц125х200-24, выносного цилиндра Ц80-3, корпуса гидроагрегатов с фильтром, универсальной системы автоматического регулирования положения орудий, присоединительной аппаратуры и органов управления. Гидросистема трактора снабжена объединённой с рулевым управлением масляной ёмкостью – корпусом гидроагрегатов. Масло из бака в систему рулевого управления и раздельно-агрегатную систему забирается раздельно.
Управление основным цилиндром навесной системы осуществляется через регулятор (системой САРГ) посредством рычага, размещённого на правом пульте управления.
Управление выносными цилиндрами, имеющимися на сельскохозяйственной машине и соединёнными с выводами раздельно-агрегатной системы трактора МТЗ-100 и МТЗ-102 реализуется через распределитель посредством рычагов, которые установлены на осях в кронштейне (4) [рис. 1], закреплённом на корпусе гидроагрегатов.

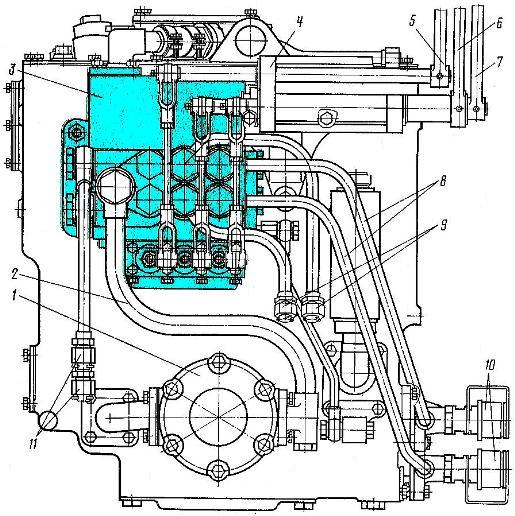

Рис. 1. Корпус гидравлической навесной системы трактора МТЗ-100 и МТЗ-102.
1) – Гидронасос;
2) – Нагнетательный трубопровод;
3) – Распределитель;
4) – Кронштейн рычагов управления распределителем;
5) – Рычаг управления левыми задними выводами гидросистемы;
6) — Рычаг управления правыми задними выводами гидросистемы;
7) — Рычаг управления правыми боковыми выводами гидросистемы;
8) – Трубопроводы боковых выводов гидросистемы;
9) – Трубопроводы правых задних выводов;
10) – Боковые выводы гидросистемы;
11) – Трубопроводы левых задних выводов.
Трактор МТЗ-100 и МТЗ-102 оснащён тремя парами независимых выводов гидросистемы [рис. 2]: левыми задними выводами (10), которые управляются левым задним рычагом распределителя (5) [рис. 1]; правыми задними выводами, управляемыми правым рычагом распределителя (6); правыми боковыми выводами (10), которыми управляют при помощи среднего рычага распределителя (7).
Рис. 2. Гидравлическая система трактора МТЗ-100 и МТЗ-102.
1) – Нагнетательный маслопровод регулятора;
2) – Канал управления;
3) – Сливной маслопровод;
4) – Дренажный маслопровод (от с/х машин);
5) – Правые задние маслопроводы;
6) – Правые задние выводы;
7) – Регулятор;
8) – Рукава (шланги) высокого давления;
9) – Цилиндр Ц-125;
10) – Левые задние выводы;
11) – Маслопроводы левых задних выводов.
