Порядок регулировки зазора в главной конической передаче при замене шестерён трактора ДТ-175С «Волгарь»:
1) – Посредством регулировочных прокладок (2) [рис. 1] установить размер 133+0,25 мм между торцом малой конической шестерни вторичного вала коробки передач и осью заднего моста. Для этого следует завернуть болты (1) до отказа - отжать вторичный вал от оси заднего моста до выбора зазора в радиально-упорном подшипнике;
Рис. 1. Установка шестерён конической передачи трактора ДТ-175С «Волгарь».
1) – Болт;
2) – Регулировочная прокладка;
3) – Регулировочная прокладка;
4) – Болт.
2) – Придвинуть установленный в задний мост планетарный механизм беззазорно левым подшипником к торцу стакана солнечной шестерни. Посредством регулировочных прокладок (3) установить по индикатору боковой зазор между зубьями конических шестерён 0,25-0,5 мм. Для этого следует завернуть болты крепления (4) до отказа;
3) – Проверить качество зацепления на краску.
С этой целью следует смазать 3-4 зуба ведущей (малой) шестерни с обеих сторон тонким слоем краски, провернуть её в обе стороны на несколько оборотов, при этом притормаживая коронную шестерню. Правильный отпечаток контакта зубьев на вогнутой стороне ведомой шестерни как под небольшой нагрузкой, так и без нагрузки должен соответствовать правильному контакту конических шестерён [табл. 1], располагаться в средней части зуба, составлять не менее половины длины и 55% высоты и отстоять от кромки зуба меньшего основания конуса не менее 3 мм, большего основания конуса - не менее 6 мм. При этом на выпуклой стороне зуба при заднем ходе трактора ДТ-175С «Волгарь» отпечаток контакта должен составлять также не менее половины длины и не выходить на кромки торцов зубьев;

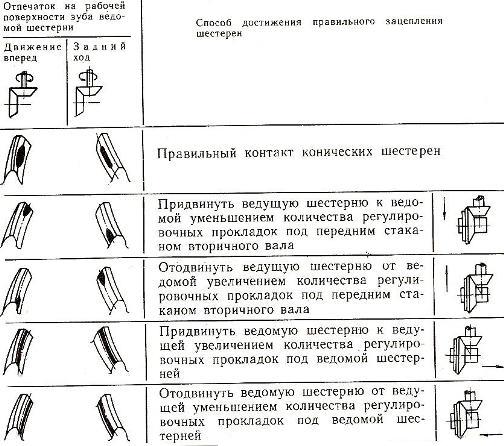

Табл. 1. Правильные отпечатки контакта зубьев конических шестерён главной передачи трактора ДТ-175С «Волгарь».
4) – Если полученный отпечаток не соответствует заявленной норме, то следует произвести регулировку контакта зубьев теми способами, которые изложены в [табл. 1]. По завершении регулировки нужно проверить и, если необходимо, отрегулировать боковой зазор в конической паре.
Допустимые изменения бокового зазора: увеличение до 0,65 мм, уменьшение до 0,2 мм;
5) – Застопорить болты (1) крепления переднего стакана вторичного вала и болтов (4) большой конической шестерни.
