Комбайны «Дон» комплектуются встроенным в барабан понижающим редуктором либо цепной передачей с набором сменных звёздочек с целью расширения диапазона частоты вращения барабана. В зависимости от состояния убираемой культуры скорость вращения барабана может колебаться в указанных пределах:
- для кукурузы на зерно – 350-450 мин-1;
- для гречихи –450-600 мин-1;
- для подсолнечника – 200-300 мин-1;
- для гороха – 350-400 мин-1;
- для люпина – 550-650 мин-1;
- для семенников сахарной свёклы – 500-550 мин-1;
- для горчицы – 400-650 мин-1;
- для семенников трав – 650-860 мин-1.
Остов (3) барабана [рис. 1] опирается на ведущий вал (7) через шарикоподшипник (2) и двухступенчатый редуктор (5).

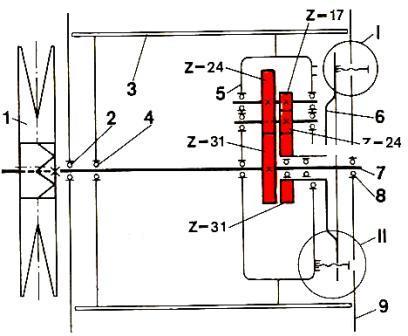

Рис. 1. Кинематическая схема молотильного барабана с понижающим редуктором комбайна «Дон».
1) – Приводной шкив;
2) – Подшипник;
3) – Остов барабана;
4) – Подшипник;
5) – Редуктор;
6) – Диск редуктора;
7) – Ведущий вал;
8) – Подшипник;
9) – Боковина молотилки;
I) – Режим понижения частоты вращения;
II) – Режим без понижения частоты вращения.
Вращение ведущего вала (7) осуществляется в шариковых подшипниках (2) и (8), установленных на боковинах молотилки (9), с частотой 550-1100 мин-1. При соединении диска (6) с остовом (3) (режим II) вращение барабана происходит с частотой ведущего вала, а при соединении остова (3) с боковиной молотилки (9) (режим I) она понижается в 2,4 раза (210-420 мин-1).
