Порядок включения ГСОМ трактора МТЗ-100 (МТЗ-102) в работу:
1) – суммирующий золотник (10) [рис. 1] путём поворота шестигранника (5) на определённый угол устанавливается в положение, которое соответствует необходимому потоку;
2) – золотник (11) [рис. 2] управления суммарным потоком посредством рукоятки (4) включается в одно из рабочих положений. Рукоятка управления потоком от насоса НШ-10 (19) не фиксируется в рабочем положении, и её необходимо удерживать рукой. Использование гидрофицированной машиной (потребителем) потока масла от насоса НШ-10 не зависит от положения суммирующего золотника (11), ввиду того, что золотник (7) насоса НШ-10 является в системе ГСОМ приоритетным.
Рис. 1. Гидроузлы ГСОМ трактора МТЗ-100 и МТЗ-102.
1) – Радиатор;
2) – Кронштейн;
3) – Сумматор;
4) – Рукоятка управления;
5) – Хвостовик механизма управления суммирующим золотником;
6) – Выводы суммарного потока;
7) – Полумуфты;
8) – Дренажный маслопровод;
9) – Клапан суммарного потока;
10) – Насос НШ-32-3;
11) – Привод насосов;
12) – Насос НШ-10Л-3.

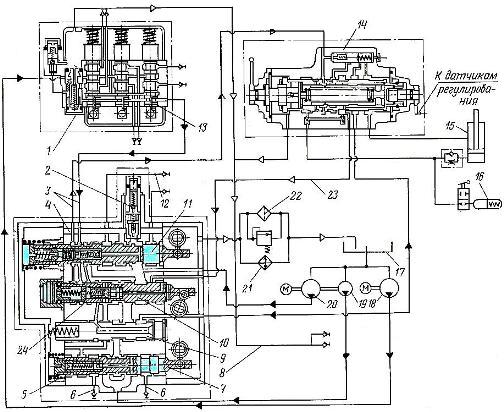

Рис. 2. Гидравлическая система отбора мощности (ГСОМ) трактора МТЗ-100 и МТЗ-102. Схема.
1) – Распределитель Р 80;
2) – Предохранительный клапан суммарного потока;
3) – Канал управления перепускным клапаном;
4) – Сумматор;
5) – Предохранительный клапан насоса НШ-10;
6) – Выводы перепускного клапана;
7) – Золотник управления насосом НШ-10;
8) – Дренажный маслопровод;
9) – Золотник компенсации потока;
10) – Суммирующий золотник;
11) – Золотник управления суммарным потоком;
12) – Выводы суммарного потока;
13) – Каналы золотников;
14) – Силовой позиционный регулятор;
15) – Гидроцилиндр;
16) – Гидроаккумулятор;
17) – Бак;
18) – Основной насос НШ-32-2;
19) – Насос НШ-10Л-3;
20) – Насос НШ-32-3;
21) – Радиатор;
22) – Сливной фильтр;
23) – Канал управления приоритетным клапаном;
24) – Приоритетный клапан.
Основной насос (18) применяется в первую очередь для управления гидронавесной системой трактора либо на выводах распределителя (1) независимо от положения суммирующего золотника, то есть распределитель и регулятор (14) имеют приоритет в использовании идущего от основного насоса (18) потока масла.
Приоритетность (первоочерёдность) в работе распределителя (1) обеспечивается за счёт наличия специальных каналов (13) в золотниках, через которые осуществляется соединение полости управления золотником (9) со сливом в рабочих положениях золотников распределителя.
В процессе работы регулятора (14) полость управления золотником (9) со сливом связана через приоритетный клапан (24) – в случае установки рычага регулятора в положение «Подъём».
