Привод насосов ГСОМ состоит из редуктора с шариковой муфтой включения. Шестерня (1) [рис. 1] смонтирована на шлицах вала (2), который установлен на двух шарикоподшипниках. Шестерня (1) входит в зацепление с шестернёй привода насосов КПП.

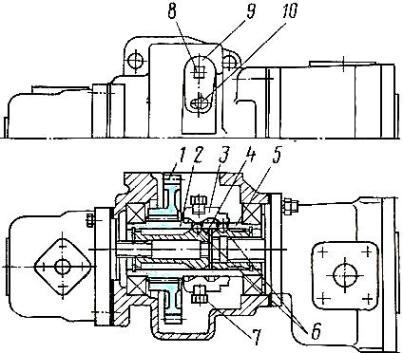

Рис. 1. Привод насосов ГСОМ (гидравлической системы отбора мощности) трактора МТЗ-100 и МТЗ-102.
1) – Шестерня;
2) – Вал;
3) – Муфта;
4) – Втулка насоса НШ-10;
5) – Втулка насоса НШ-32;
6) – Шарики;
7) – Вилка механизма включения;
8) – Валик вилки механизма включения;
9) – Пластина;
10) – Болт.
В выключенном положении муфты (3), то есть в крайнем правом, шестерня свободно вращается с валом (2) на шарикоподшипниках. Шарики (6) выходят из сферических гнёзд втулок (4) и (5) под воздействием центробежных сил, размыкая их с валом (2) и шестернёй (1).
Во включённом положении муфты (3), то есть в крайнем левом, шарики (6) под воздействием выступов муфты утапливаются в сферические гнёзда втулок (4) и (5), соединяя шестерню (1) через вал (2) с втулками. От шестерни (1) вращение через вал (2) и втулки (4) и (5) передаётся на насосы НШ-10Л и НШ-32. Конструктивной особенностью привода насосов ГСОМ является исключение радиальных усилий на хвостовики шестерённых насосов.
Переключение муфты (3) осуществляется вилкой (7) через валик (8), который зафиксирован в рабочих положениях пластиной (9) посредством болта (10).
