В процессе наплавки поверхности фланца отверстие диаметром 10,5 мм обычно заваривают. Для сверления отверстий диаметром 10,5 мм по кондуктору корпус водяного насоса фиксируют на два пальца и закрепляют в приспособлении [рис. 1].

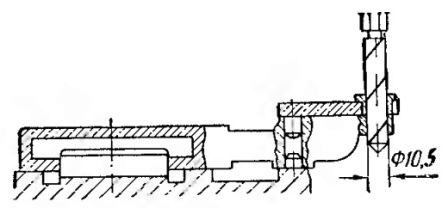

Рис. 1. Схема приспособления для сверления отверстий фланца корпуса водяного насоса.
Трещины на корпусе водяного насоса заваривают после нагревания детали до 180-200 градусов Цельсия. Перед сваркой концы трещины накернивают, засверливают на глубину 3 мм сверлом диаметром 4 мм и обрабатывают под углом 90 градусов. Сварку производят под общим нагревом детали.
После зачистки сварочного шва проверяют герметичность корпуса водяного насоса водой под давлением 3 кг/см2 при температуре 70 градусов Цельсия. Просачивание воды через шов не допускается.
